Paso 12: Cableado del panel de control

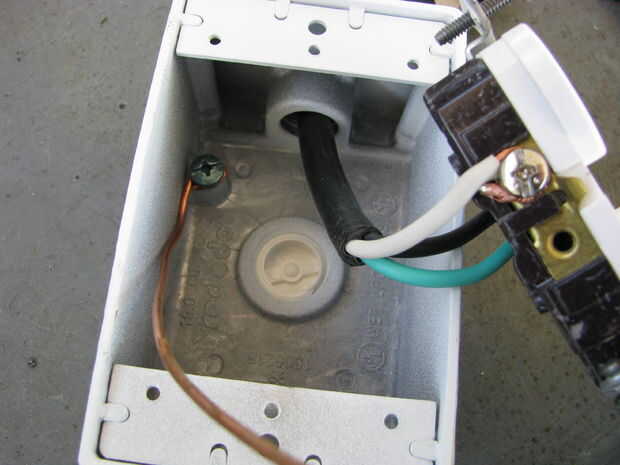

Por alguna razón, generalmente empiezo cableado al final de la carrera. En este caso empecé por el llano puesto a tierra en la caja de la derecha.
Recuerde que al conectar los cables a los dispositivos...
Negro es de latón
Blanca es la plata
También, esto es trenzado de alambre, se pueden utilizar las conexiones de "apuñalar-n" en la parte posterior del receptáculo.

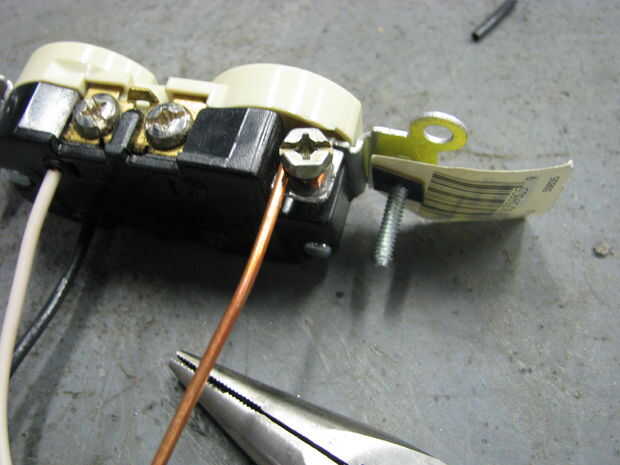

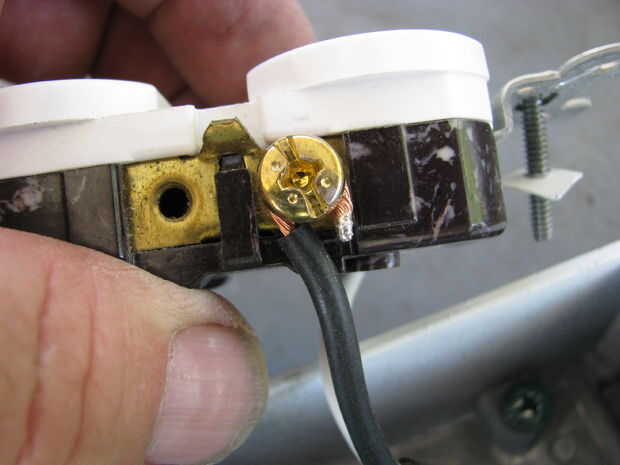

1. Envuelva el cable alrededor del tornillo de latón negro en sentido horario y apriete. Este es código y es importante para que el alambre se aprieta alrededor del tornillo que aprieta el tornillo. (Sí se trata de un receptáculo utilizado ser puesto nuevamente en servicio. Hooray para el reciclaje!)

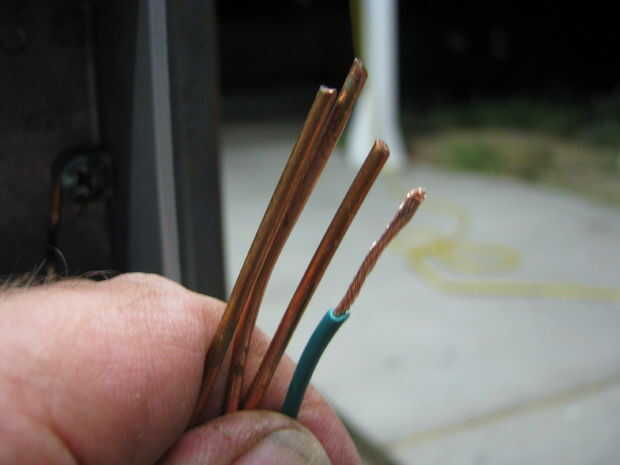

2. Envuelva el cable alrededor del tornillo plata blanco y apriete. Hacer una colita de cerdo cortando 6" pieza de cobre de calibre 14 de algunos romex de chatarra (o cualquier tipo de alambre tiene patadas), poner una curva de"U"al final y colocar las agujas del reloj alrededor del tornillo de tierra. Apriete el tornillo de tierra.
3. instalar otra coleta en el tornillo de tierra en el receptáculo de
4. unir todos los motivos.

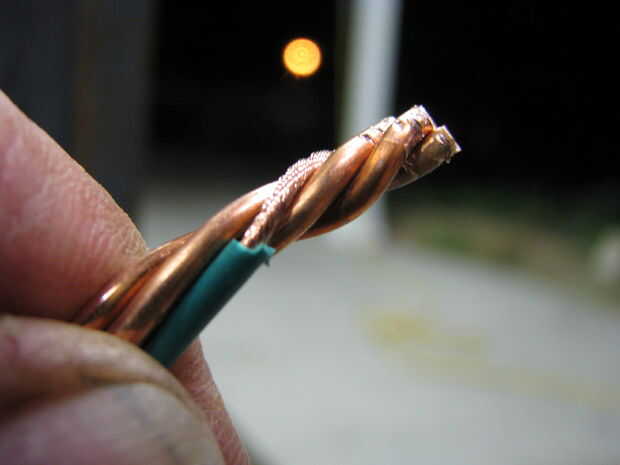

5. utilizando una pinza de juez de línea, tuerza juntos y recortar los extremos al ras e instalación una tuerca de cable amarillo.

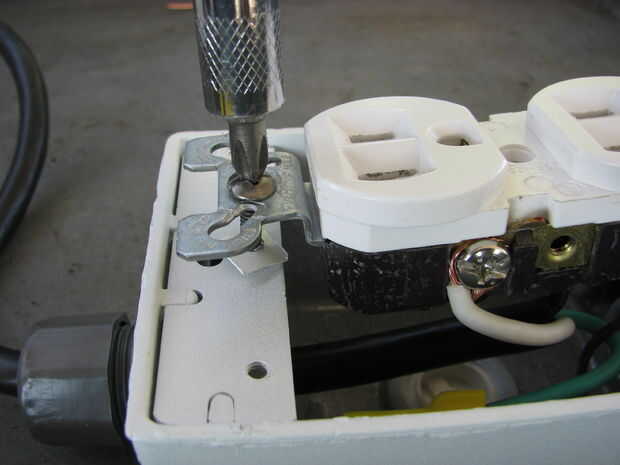

6. usando un destornillador, instale el receptáculo en la caja.

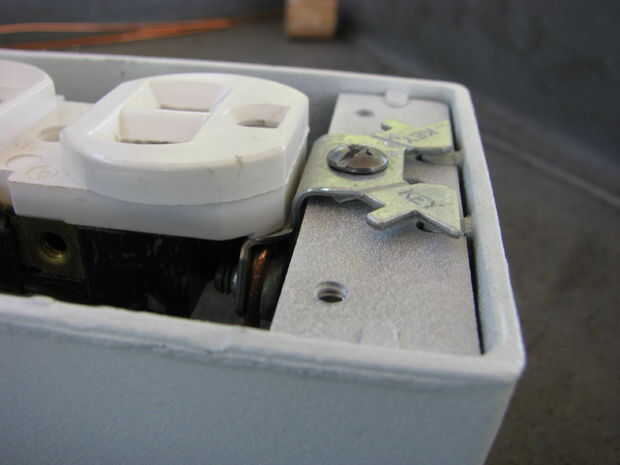

7. no apriete los tornillos. Dejar 2-3 vueltas sueltas. Esto le permitirá apretar correctamente y centro de la placa frontal.

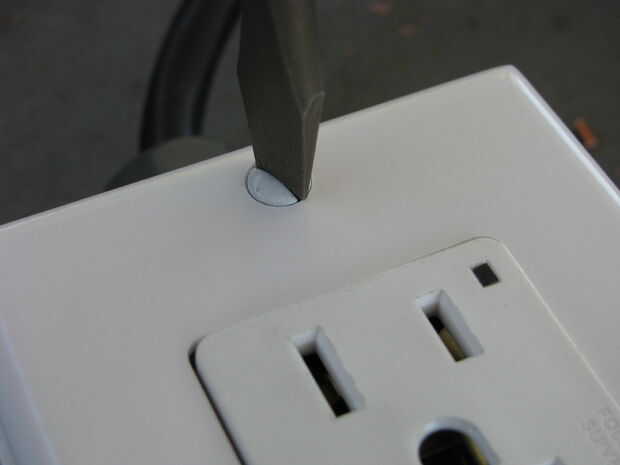

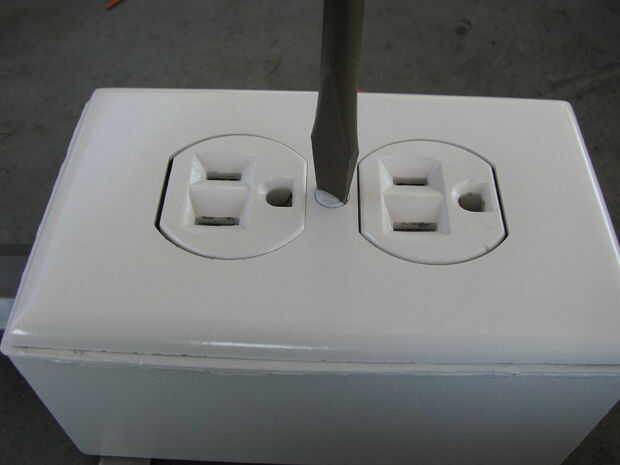

8. Utilice un destornillador plano para empezar el tornillo en la placa frontal. Enderezar y alinear la placa en los bordes de la caja y apriete el tornillo.

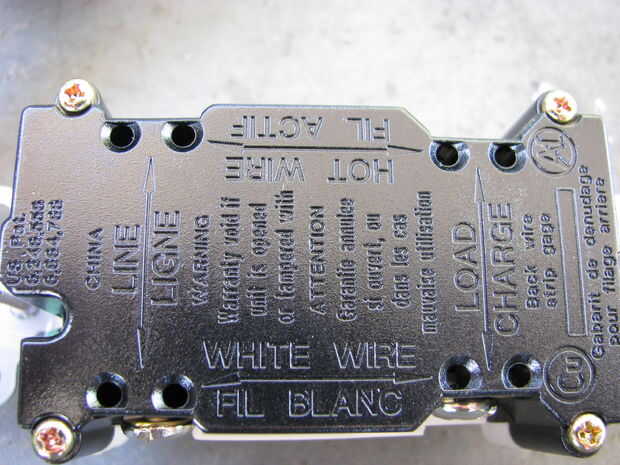

9. Inspeccione la parte trasera del GFCI. Es un conjunto de orificios para la línea (energía de) y el otro juego para la carga (energía hacia fuera para el otro recipiente) no mezclar les toca! Un GFCI nuevo habrá una etiqueta en el lado de línea del dispositivo.
Puede utilizar el cable trenzado en estos agujeros. Estos tornillos de apriete del conductor entre dos placas planas para que trenzado está bien. Si tienes problemas para introducir los cables, verifique que el tornillo está flojo y que es empujado contra el lateral del dispositivo.

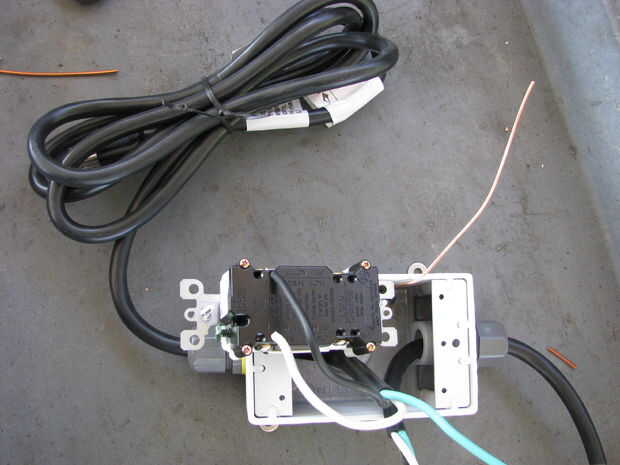

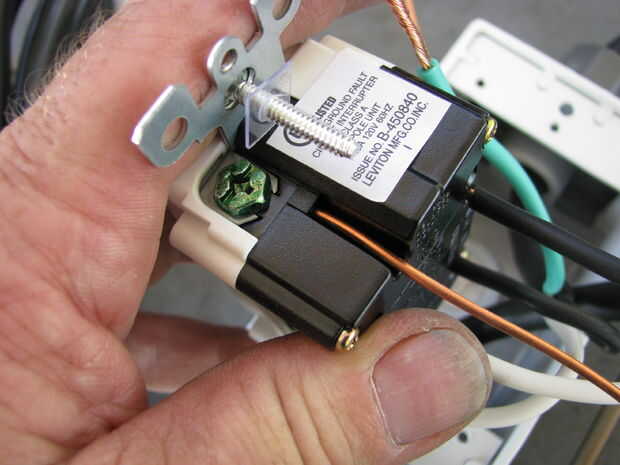

10. con respecto a la polaridad, instale los cables desde el lado de enchufe en el lado de la línea de GFCI y apriete los tornillos. Instale una coleta en el tornillo de tierra en la caja y apriete.
11. con respecto a la polaridad, instale los cables de la caja en el lado de carga del GFCI y apriete los tornillos. Instale una coleta en la tierra en el GFCI y apriete.

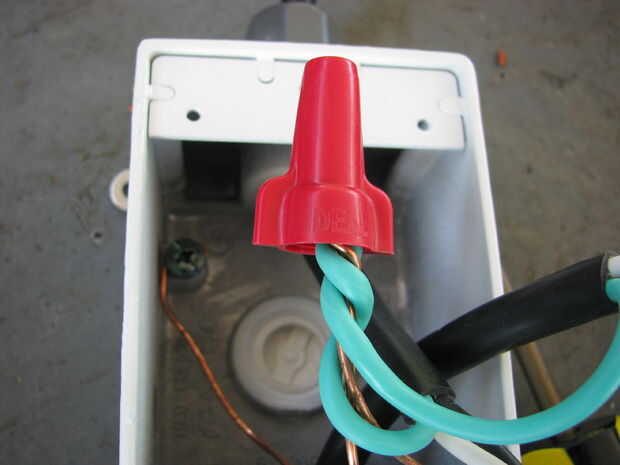

12. alinear los motivos, girar, recortar e instale una tuerca de cable rojo.

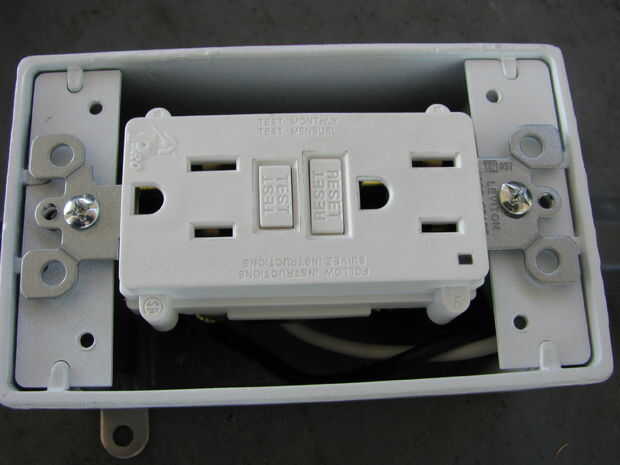

13. con un destornillador, instale el GFCI en la cuadrilla de la caja dejando los tornillos 2-3 vueltas suelta.
14. usando un destornillador de hoja plana, instale y alinee la placa frontal en el GFCI en la caja.

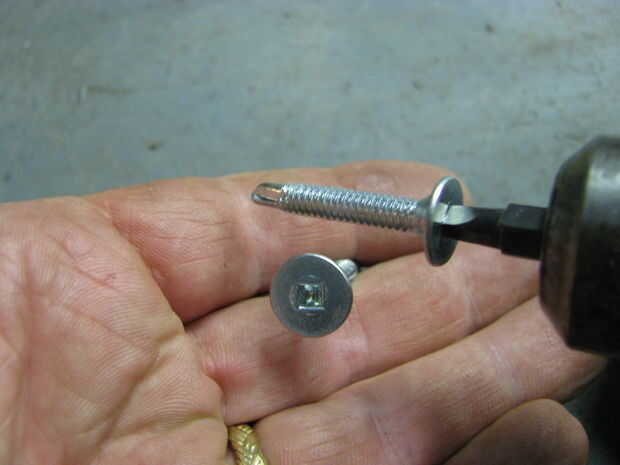

15. utilizando los tornillos adecuados (autoperforantes, impulsión cuadrada en este caso), coloque ambos cuadros de la cuadrilla en los orificios pilotados en el panel de control.

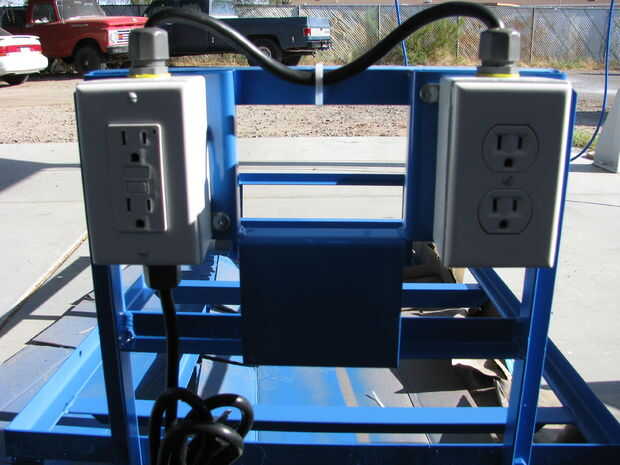

16. ¡ Felicidades! Ahora se ha completado su panel de control.
