Paso 4: Unidad de pines

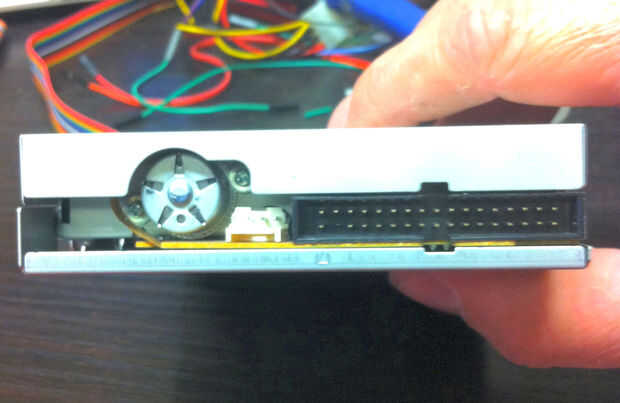

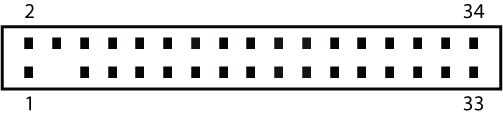

Así que cuando vemos los pernos en una unidad de disquete se nota hay 2 filas, la fila inferior son todos los pines de tierra y la fila superior es donde se aplicará corriente para realizar una acción.

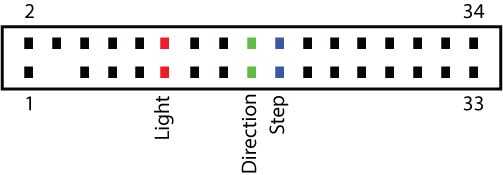

Pin 12 (y su conector de tierra 11) son la unidad seleccione pin, esto iluminará las unidades de luz cuando se activa, si cable pin 12 directamente al pin 11 en que la luz quedaría. Utilizaremos el método de cable directo en la prueba más adelante, pero en el cableado final que quería hacer la luz viene de cuando la unidad estaba activa por lo que relaciona pin 12 el mismo alambre que funciona el Pin de paso por lo que cuando el motor se enciende la luz.
PIN 18 (y su conector de tierra 17) controla la dirección del motor de paso.
PIN 20 (y su conector de tierra 19) controlan el paso, en otras palabras es el movimiento del motor.
Estas son las clavijas sólo que nos interesa cuando queremos hacer sonidos de las unidades de disquete.
