Paso 2: Descripción general técnica
Mi aplicación es un poco diferente del típico impulso o circuito buck-boost en eso, en vez de rectificar la tensión de salida, el voltaje de salida unidades de LEDs directamente (impulsión de pulsado). Esta implementación proporciona unas ventajas:
- Reduce parte de la cuenta.
- Mayor eficiencia energética global (porque rectificador tiene pérdida de tensión)
- Mejor atenuación característica.
En la práctica, puede conectar LEDs de 1 a 20 para el controlador. Dependiendo de la tensión de alimentación se puede elegir entre modo buck-boost o refuerzo.
Buck-boost mode puede suministrar la tensión de salida más bajo y más alto que el voltaje de entrada. Sin embargo, eficacia sufre en mayor voltaje de salida, así modo boost debe usarse cuando se necesita mayor voltaje de salida de entrada.
Modo Boost sólo puede suministrar tensión superior a la entrada de la salida. Como los LEDs necesitan voltaje mínimo (generalmente cerca de 2V por LED) poner iluminación, modo boost es eficaz cuando la tensión de alimentación es inferior a 2 x (número de LEDs).
Más información sobre la configuración más adelante...
Leerlo en la salida

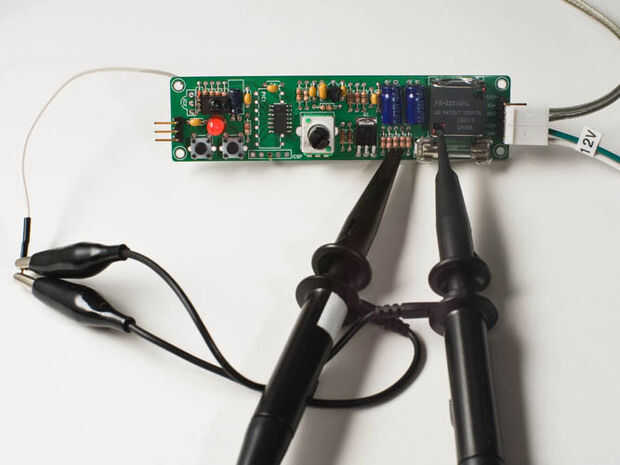

Creo que mirando las formas de onda le dará la mejor comprensión de cómo este circuito conduce los LEDs. Como se puede ver en la imagen, la unidad está conectada a un osciloscopio. Con dos entradas, voltaje de la salida y la corriente del inductor/LED muestra simultáneamente.

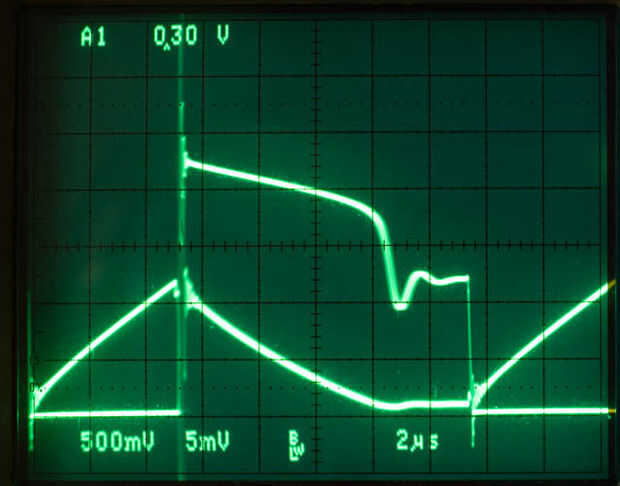

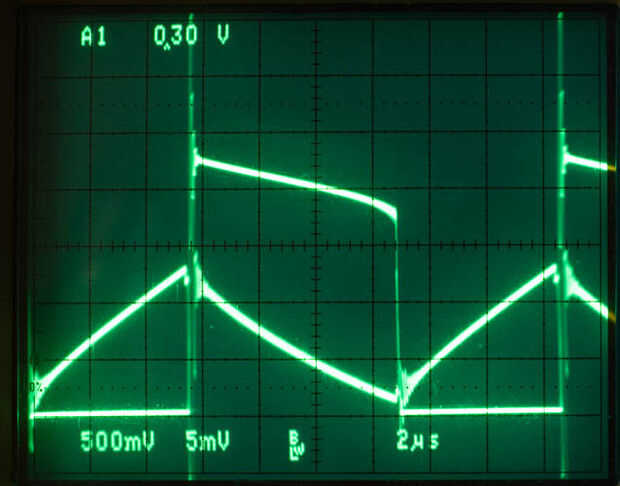

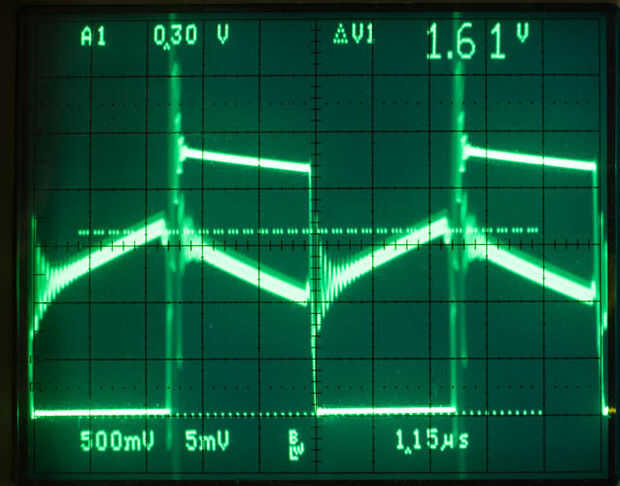

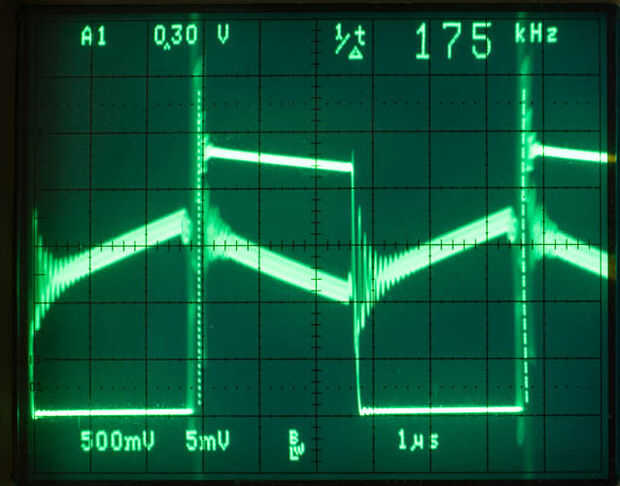

La onda cuadrada es el voltaje y la onda triangular es la corriente.

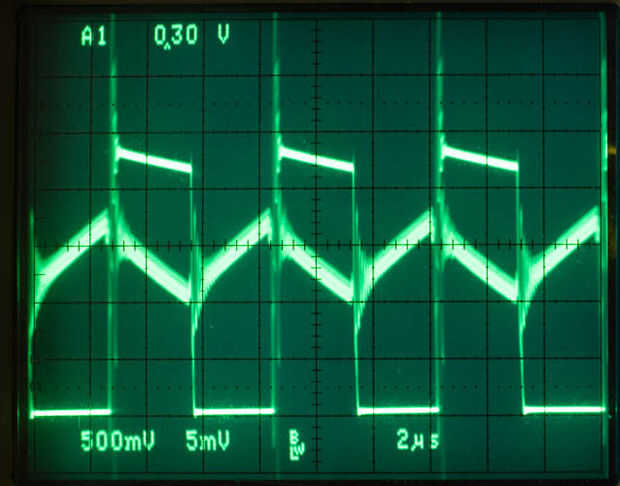

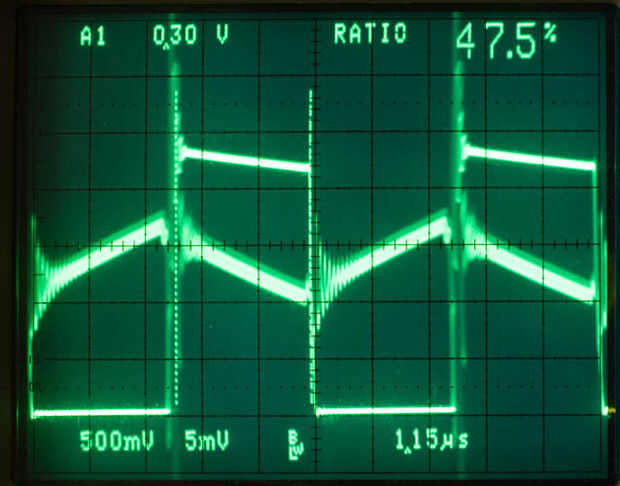

Observe cómo en el bajo nivel de energía/atenuada, la corriente y la tasa arancelaria son bajos. Medida que aumenta el nivel de potencia, la corriente y el deber de tarifa aumenta. Este esquema resulta en un rango muy amplio de atenuación con cambio de color mínimo.
Notas de desarrollo
Aunque siempre estaba fascinado por cierto inductores trabajan, diseñar mi propio convertidor switch de modo parecía imposible. De alguna manera logré principalmente por ensayo y error, quema muchos MOSFETs e inductores en el proceso. Quería compartir lo que me ocurrió, para que otros puedan construir encima de ella, o simplemente beneficiarse de ella.
Un punto importante - si usted quiere modificar el circuito, necesitas un buen osciloscopio. Conmutación de modo de circuitos como este funcionan a alta frecuencia, única manera para saber lo que está pasando es "ver" la forma de onda. No creo que podría haber hecho este proyecto sin uno. No necesitas un osciloscopio nuevo lujo. Sólo navegar por eBay para más viejos modelos de los últimos años 70-80 (pagué cerca de $240 por mina). Hasta principios de los 80 electrónica fueron construida para durar. Confío en equipo de esta época más que la última.
