Paso 4: Hardware

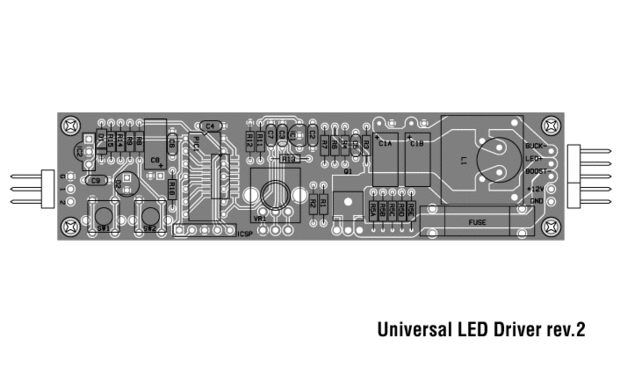

Diseñé el circuito y la PCB para ser tan universal como sea posible, incluyendo todas las opciones posibles. Por ejemplo, puede utilizar DIP (orificio) o versiones SOIC (SMT) del microcontrolador PIC. MOSFET y del inductor se pueden elegir de una variedad de opciones también. Potenciómetro e Interruptores táctiles pueden ser tipos vertical o ángulo recto. Controles que no tienes como IR receptor, potenciómetro y botón telerruptores simplemente pueden omitirse (aunque usted debe tener al menos uno de ellos para utilizar el controlador).

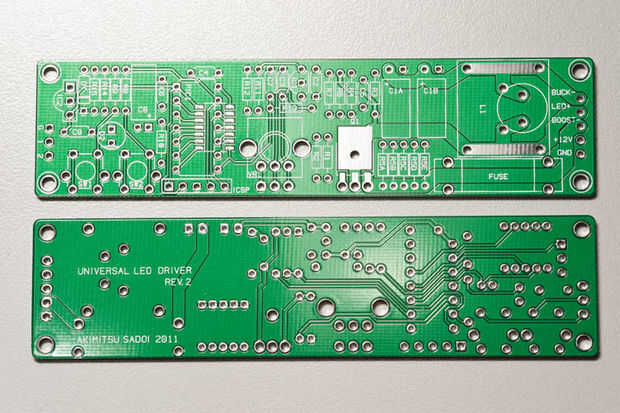

Usted puede diseñar su propio, o los tienen fabricados usando los archivos Gerber ("Universal-driver-rev2-gb.zip"). También tengo el PCB y kits disponibles para la venta.
Construcción

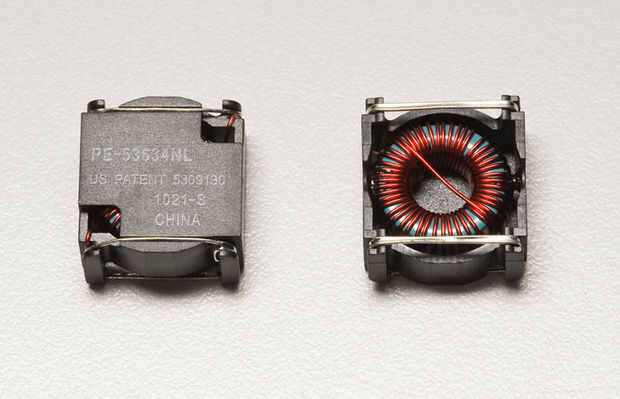

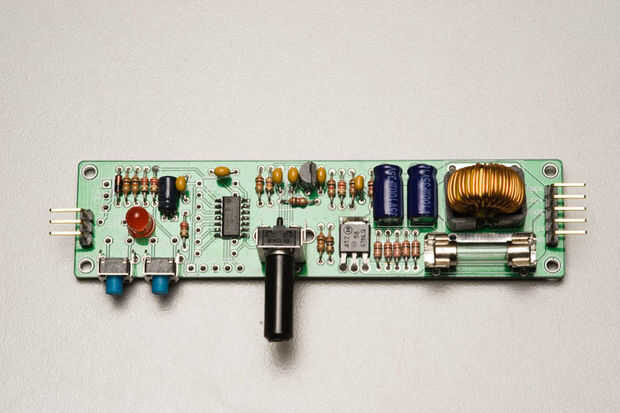

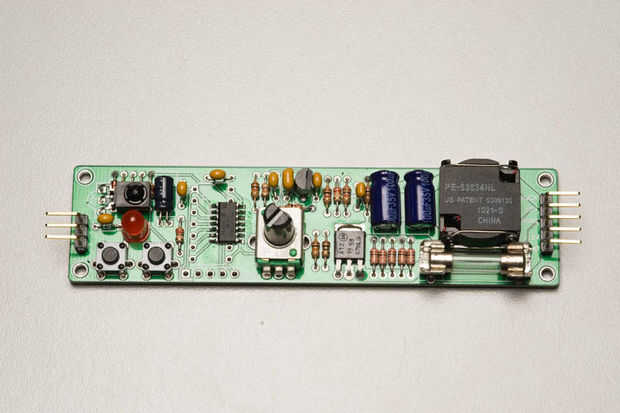

Montaje del controlador es bastante sencillo. Todas las piezas excepto el inductor son a través de agujero. El inductor que elegí para este controlador es para montaje en superficie técnicamente, pero debido a su tamaño de soldadura es muy fácil con soldador normal.
Programación del microprocesador PIC
Necesita un PICKit 2 o 3, ICD2, ICD3 u otro compatible programador PIC para programar el PIC.
Nota: PIC16F1823 no es compatible con PICKit2 (corrección - lo hace)
