Paso 4: Preparación y montaje del cilindro

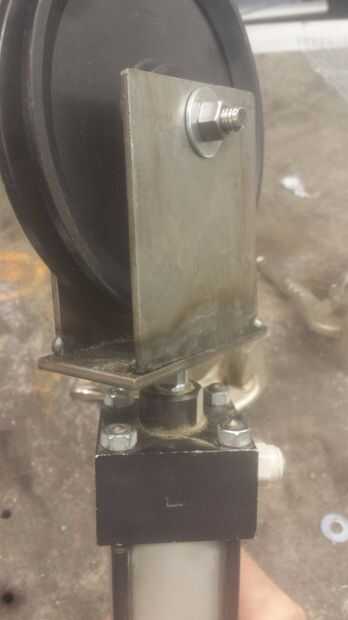

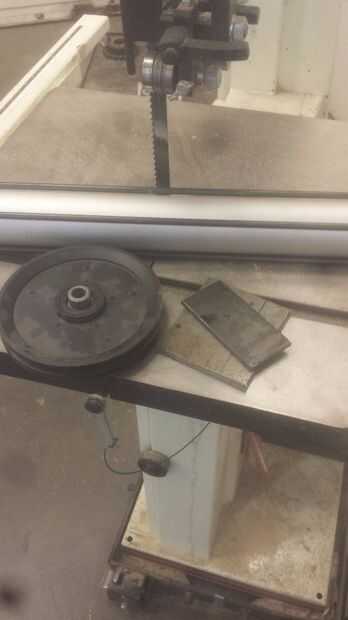

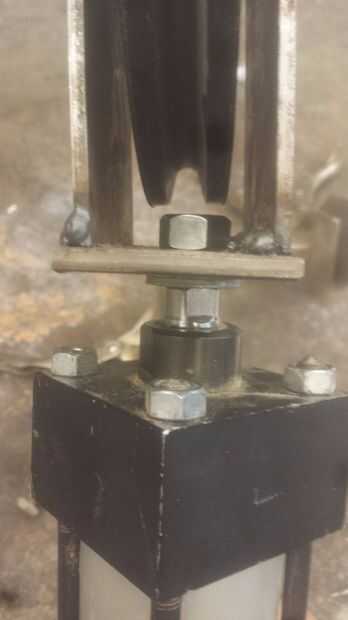

Vamos a tener que crear un extremo de la barra personalizada para permitir la extracción del cilindro el cable en el sistema. para ello, I algunos acero de chatarra en una "U" soldado con autógena y perforado de agujeros en los lados para montar la polea y en la parte inferior para poder montarlo en el extremo del cilindro.

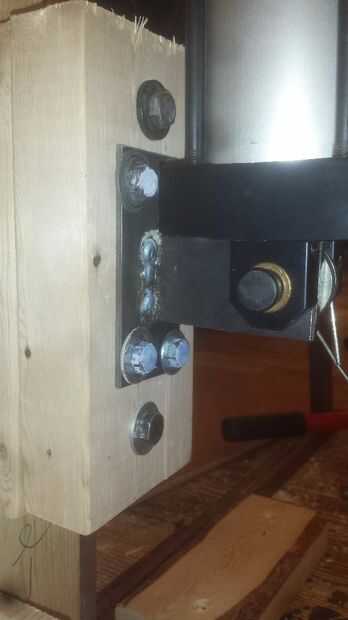

Probablemente también necesitamos crear un montaje en 90 grados como estamos montaje esta al lado del marco. Creé dos piezas idénticas de acción plana y los soldados con autógena juntos. entonces había soldado a una placa como visto morada y lija la ficha hasta que el pasador se ajusta perfectamente a través de los orificios. También queremos poner lavadora tantos como sea posible en ese pin, queremos eliminar la ondulación en el pasador.
La parte inferior del cilindro y el pie que acaba obtener lag atornillado en 2 bloques de 2 x 4, que se sujetar con pernos al bastidor (véase el cuadro arriba)
