Paso 4: Construir/afijo kwick links al cilindro
Dependiendo del tipo de cilindro que ha adquirido, se diferencia el hardware de montaje (abrazaderas). Trabajo en una tienda de metal o en un ajuste educativo ofrece muchas ventajas, especialmente cuando viene a tener hardware adicional como abrazaderas. Dicho esto, no todo no está perdido si usted no tiene uno disponible como usted puede adquirir uno o simplemente hacerlo. Tire de las dimensiones de su cilindro y grúa polipasto para saber qué tamaño a buscar. Antes de tomar el tiempo para crear su propio, o si no tienes los medios para buscar a través de los siguientes se citan para la horquilla puede que necesite. http://www.McMaster.com/#clevises/=106ysrm

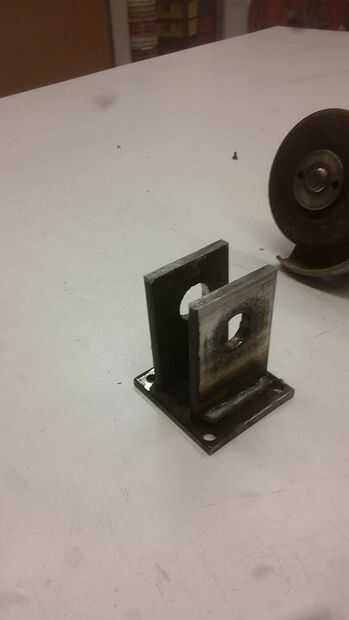

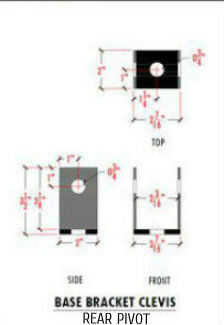

Si no puede encontrar el tamaño correcto que se necesita en las tiendas o en línea, usted puede hacer un. Como no he podido encontrar abrazaderas apropiadas, he creado la parte superior (barra) e inferior (base del soporte de horquilla). Por encima de usted puede ver las dimensiones de la barra y abrazaderas de soporte de la base que he creado, producido mediante AutoCAD. Como se observa en el diseño de la grúa hidráulica, ambos clevises tuvieron que poder girar para acomodar para el cambio de movimiento en el plano. Teniendo esta información y el tamaño del cilindro, que puede la moda una horquilla nueva para montar el cilindro. Para este proyecto, la parte inferior del cilindro es un 2½ "x 2½" cuadrado con cuatro 4 agujeros roscados en los extremos para comprimir la abrazadera del cilindro. Esta compilación es imitada en la base de mi pivote trasero. Igual que el cilindro hidráulico, la parte inferior del cilindro neumático estará en la base de la grúa. La grúa ofrece una lengua con un ¾" lo agujeros para una horquilla y pasador. Trabajar con este aspecto predefinido y construir alrededor de él. Usando la base del pivote trasero que fue creado, usted puede soldar con autógena 2 dos placas planas de ⅛"de acero con un agujero de ¾" en ellos. Los agujeros deben estar en consonancia con que la grúa tiene es Espacio de referencias"entre las 2 dos placas de acero debería incorporarse en la construcción de la base del soporte para la lengua de la grúa.

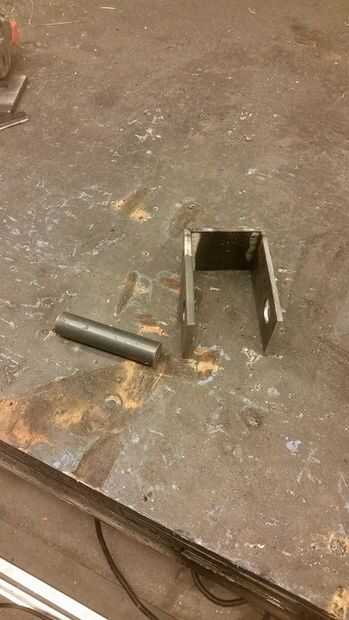

Para la parte superior del pistón, puede crear cualquier horquilla de barra tradicional, o una U en forma de horquilla con un ¾" agujero para el pistón. Si usted elige la horquilla en forma de U en lugar de crear una tradicional, debería haber una tuerca en la parte superior e inferior de acero para sostenerla en lugar del pistón (véase la 2 ª a la última foto).

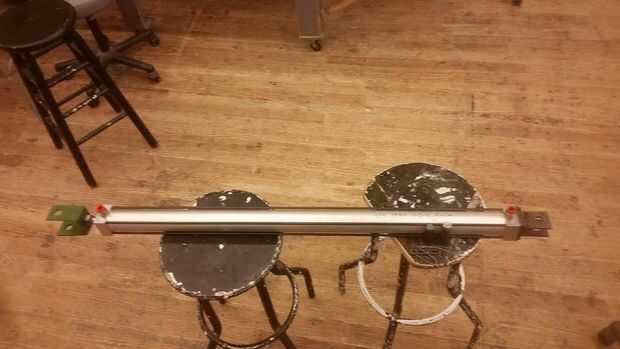

Una vez ambos clevises, les pegue en el cilindro. La abrazadera de extremo posterior debe ser atornillado (tamaño relativo) a la tapa del cilindro final y la abrazadera de barra se comprimirán en posición (ver última foto).
