Paso 5: Proporcionar aire al sistema

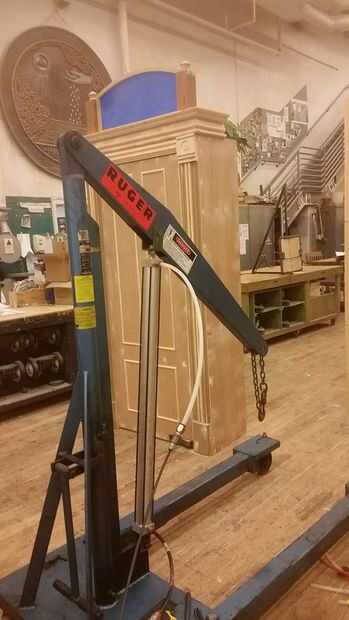

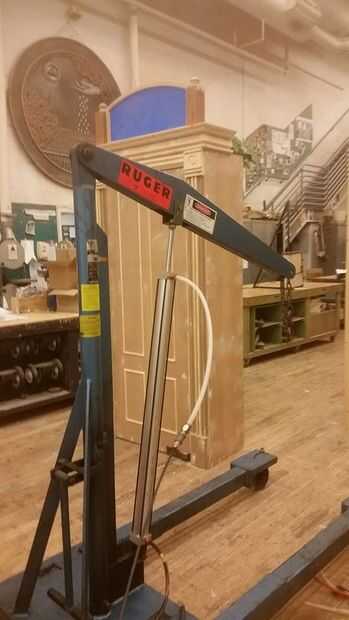

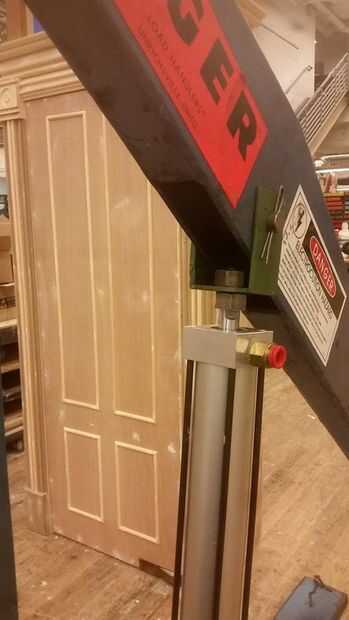

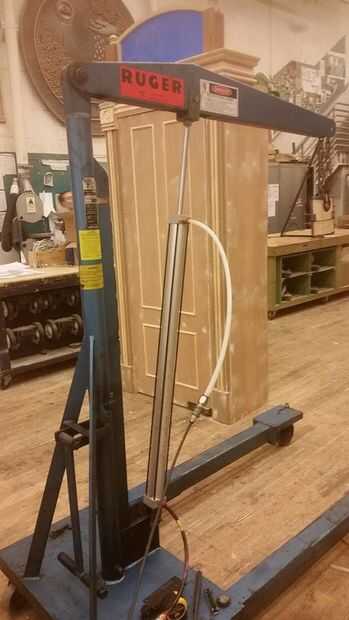

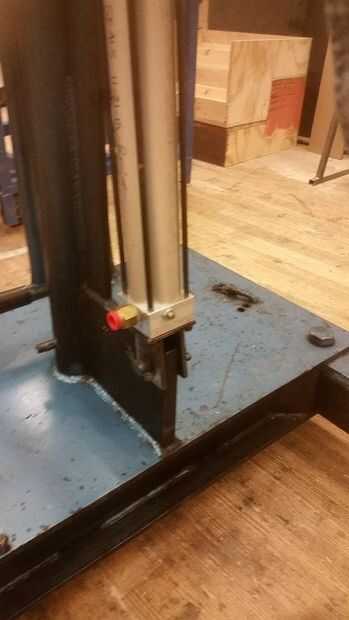

Y finalmente, el último paso! Coloque el cilindro en la grúa a través de las abrazaderas (2 primeras fotos). Encontrar los pasadores de chaveta y horquillas que se reservan para realizar esta conexión. Una vez que el cilindro está conectado a la grúa, para motivar neumáticamente lo usted debe reunir los siguientes objetos:

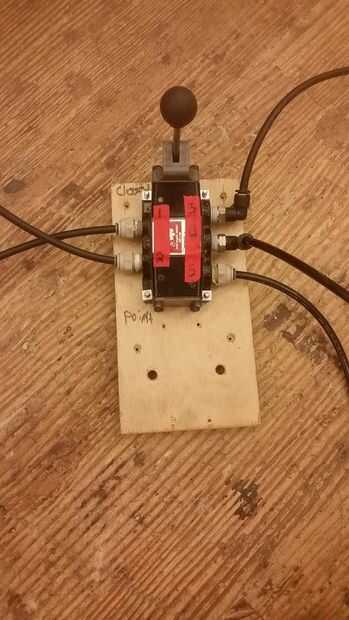

Válvula neumática de 5:3 (tercera imagen)
2 válvulas de Control de flujo
Manguera neumática de ¼"
Múltiples pezones desde ¼" ½" - uso depende de cilindro

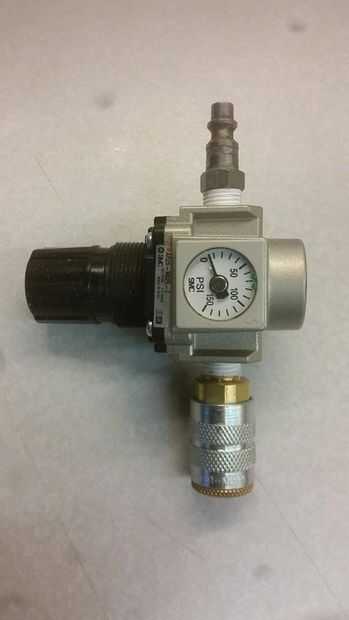

Regulador (Cuarta imagen)

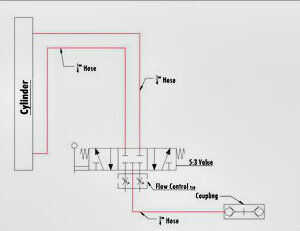

Una vez todo esto es, el esquema de referencia (último cuadro) sobre cómo conectar la manguera. Las mangueras que viene del cilindro se pone en dos puertos de suministro de la válvula (con 1 y 2 en Fig. 3). Antes de fijar cualquier suministro activo de aire a la válvula, asegúrese de que está en estado neutro. El estado neutro detiene el flujo de aire dentro y fuera del cilindro, provocando el movimiento de "pausa" hasta los cambios de estado. Mayoría de las válvulas tiene por lo menos 2 Estados - los que escape y de la fuente. Sin embargo, siendo una válvula de 5:3, sabemos que la válvula tiene 5 puertos y 3 Estados. Con el tercer Estado tiene la opción de alimentación de aire escape ni fuente, cerrando así el sistema. Sin el tercer estado pierde la capacidad para hacerlo.
Después de haber insertado el tubo en niples del suministro de 1 y 2, puede conectar el tubo de escape. Para ello, inserta cualquier manguera gratis en puertos de escape de la válvula (marcados en 3 y 5 en Fig. 3). Una vez que los tubos de escape están dentro del valor puede aplicar el control de flujo en el otro extremo de la manguera.
Para ajustar la velocidad en cualquier sistema neumático o hidráulico, que tienes que meter el tubo de escape. En nuestro sistema y muchos otros, medición de los gases de escape se realiza con una válvula de control de flujo. Restricción del flujo crea un movimiento más lento del cilindro. Y así, sin restricciones que el cilindro se mueve tan rápido como la gravedad, permite el suministro de aire o la fuerza. Si la velocidad es lo que desea ajustar como se mueve el cilindro, el control de flujo del medidor.
Una vez que se instala el cableado del cilindro y flujo de control, conecte el regulador (cuadro 4) en el puerto etiquetado como 4. Con el regulador se puede ajustar la presión del cilindro está recibiendo. Como no queremos que cualquier accidente que ocurra - es importante ajustar la lectura del regulador para bajar lo que cabría esperar al ciclismo a través del sistema por primera vez. Una vez que el sistema ha sido un ciclo un par de veces, ajuste el control de flujo y psi para manipular el cilindro. Y con eso están cableados completamente y listo para ir.
