Uno mismo-diseñe el circuito (3 / 3 paso)

Paso 3: Elegir piezas

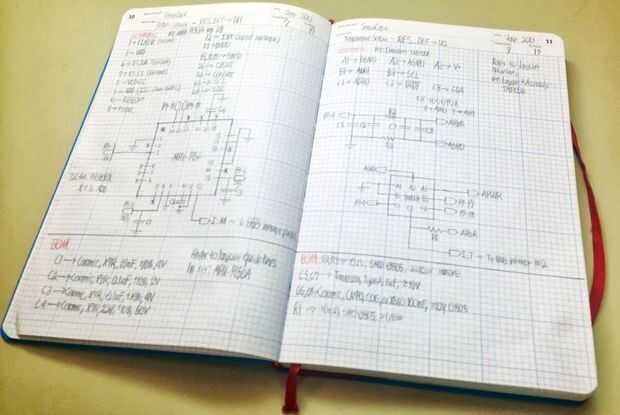

Esto es quizás el paso más tedioso del proceso de diseño, pero es crucial para un diseño exitoso. Elección de la parte derecha de su diseño podría ser la diferencia entre terminar su proyecto y dar para arriba en la frustración.

Todos los fabricantes de circuitos integrados trabajan duro para hacer sus diseños robustos y realizar su función al menor precio posible, pero no todas las compañías son iguales. Esto es especialmente cierto cuando se trata de fabricación de sus piezas fácil de usar.

Puesto que hay cientos de miles (¿millones?) de diferentes componentes en el mercado, no es posible para mí dar un resumen completo, pero lo que puedo hacer es proporcionar algunas orientaciones generales sobre cómo seleccionar el mejor componente para su propósito.

1. Compruebe la disponibilidad de. La última cosa que quieres hacer es poner semanas o meses en un diseño sólo para descubrir cuando usted vaya a comprar las piezas que es un componente crucial fuera de stock y no estará disponible por unos meses más. Elige una pieza que muestra un gran inventario y óptima está disponible en varios distribuidores.
2. Considerar que el componente está en el ciclo de vida del producto. Usted generalmente no quiere conseguir un componente que ya no está en producción activa, pero si su proyecto es simplemente una compilación única entonces esto puede no ser gran cosa.
3. Hacer un buen uso de los filtros piezas. Mayoría de los distribuidores o parte encontrar herramientas ofrecen alguna manera para reducir su criterio de búsqueda. Hacer uso de esto no sólo para reducir la cantidad de piezas que hay que buscar en el, sino como sugerencias para componentes alternativos. Como un ejemplo supongamos que usted ha decidido que desea un LED con un puntaje de millicandela de al menos 80 mcd. En lugar de filtrado para los componentes que tienen una clasificación de exactamente 80 mcd, filtro para cualquier componente con al menos 80 mcd luego ordenar por precio, caída de tensión directa o de corriente. Este método puede ahorrar dinero y también conseguir que un componente de mejor rendimiento.
4. Ten en cuenta de cantidades mínimas. Algunos de los componentes sólo se venden en grandes lotes, ten en cuenta esto al elegir los componentes para que usted no está obligado a hacer un rediseño.
5. Saber qué paquete vas a encontrar. Todos los componentes se entregan en algún tipo de paquete que permite conectar a la placa. Algunos componentes se ofrecen en múltiples estilos de paquete que son generalmente incompatibles. Si usted está planeando en hacer tu PCB en casa debe tratar de evitar los paquetes muy pequeños como paquetes sin plomo o chip-scale. Estos pueden ser difíciles de soldar sin equipo adecuado.
6. Entender la parte Esta es la guía final y más importante que tengo. Siempre deben entender la parte antes de decidirse a usar en su proyecto. Algunos componentes pueden requerir un microcontrolador o microprocesador, un reloj externo o un diseño especial de PCB. Ser consciente de estos requisitos previamente le ayudará a evitar dolores de cabeza en el futuro.

Cuando se trata de realmente encontrar piezas, me gusta usar las capacidades de búsqueda proporcionadas por mis vendedores favoritos, así sé que el producto estará disponible y puedo elegir componentes basados en el costo real para mí y el inventario disponible.

Otra forma de buscar piezas sería ir a la Página Web de una compañía en particular y ver su catálogo de partes para una solución. Por ejemplo, si sé que necesito a un ADC para un proyecto, puedo empiezo con una empresa que es conocida por sus productos de ADC como TI. Esto tiene la ventaja de que a menudo conduce a una solución muy útil.

Mis cuatro avenidas favorito personales para encontrar las piezas y los PCB son:

1. PCBWay– este es un fabricante de PCB en todo el mundo popular que producen una amplia gama de PCB. Su selección es (en mi experiencia) tan grande como otros y prefieren su diseño de sitio web, el sistema de filtración mejor, más selección y la organización más lógica de pcb.
2. DigiKey, Digi-Key es otro distribuidor de componentes en todo el mundo popular. Probablemente tienen la mayor selección de componente de cualquier distribuidor, tiene excelente servicio al cliente y son rápidamente a la nave. En general pondría Mouser y Digi-Key incluso y sin duda en la parte superior de la lista.
3. datasheets360-Datasheets360 tiene una base de datos de componentes electrónicos sobre 70 millones, cada uno con una hoja de datos PDF y está trabajando en ampliar el sitio de piezas de hasta 350 millones (hasta unos 180 millones en noviembre de 2013). Además de hojas de datos también proporcionan inventario y la información de precios de algunos de los principales proveedores. Esto es un gran recurso.
