Paso 12: Resistencias para los LEDs

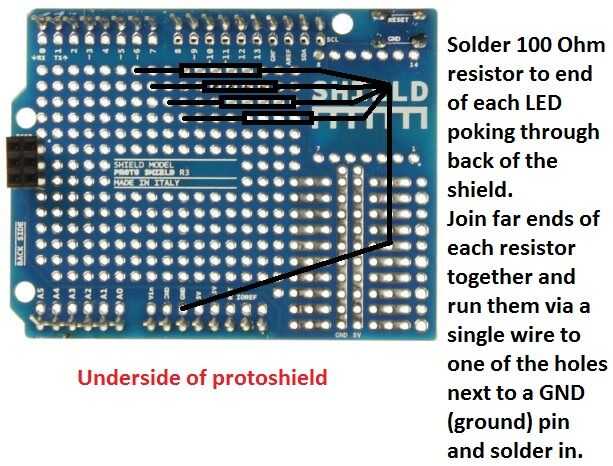

Corrí mis cables salientes de la parte plana de cada LED (a través del agujero en el escudo), en la parte inferior de la pantalla, plana a lo largo de la parte inferior del escudo por lo que corrieron al lado de cada uno (sin alambres tocando aunque).
Entonces se unieron todos los extremos de las 4 resistencias del lado derecho de esta imagen y funcionó un alambre de ellos a la conexión de tierra más cercana en el Protoshield.
Por lo tanto, cada vez que uno de los pernos de 6,7,8, o va directo 9 (+ 5V) corriente atraviesa el LED respectivo, a través de su respectiva resistencia, a la tierra y que LED se encenderá.
Mantener las resistencias bastante plana a lo largo de la parte inferior de la pantalla y usted encontrará no entonces toque el Arduino cuando monte el escudo en la parte superior el Arduino más tarde.
