Uno mismo-equilibrio monopatín/segw * y proyecto Arduino Shield (16 / 30 paso)

Paso 16: Soldar los cables a los interruptores respectivos - diagrama de cableado

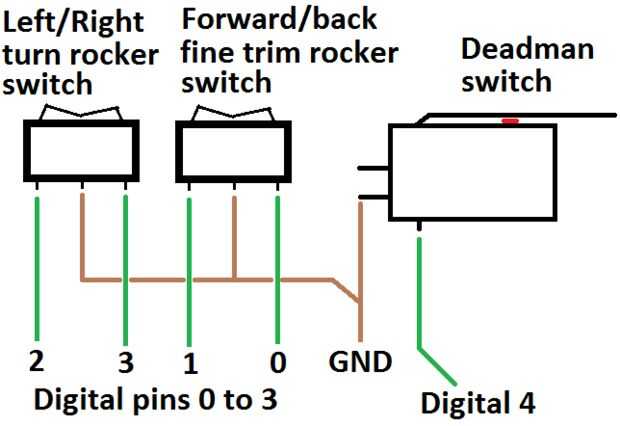

Aquí está el diagrama de cableado.

Poner un alambre en cada contacto de interruptor y anote el color de cada cable y lo que hace en un gráfico, junto con el número del Arduino Pin el mismo cable en otro extremo del cable tiene que ir a.

Ver cómo todos los cables de tierra pueden unirse a bajar un cable de tierra de nuevo a la GND de Arduino
