Paso 7: 3, 3V alimentación a la IMU (no 5V)
Puse los largos extremos de los pasadores de ángulo recto de la cabecera a través de la IMU y soldadas a los respectivos agujeros de la IMU.
Los extremos de los pernos largos (ahora sobresale horizontalmente sobre el Protoshield) corrí pequeños cables cuidadosamente al analógico Pins 1, 2 y 3, se puede ver esto mejor en la siguiente fotografía.
Ejecutan dos hilos más largos a los 3, 3V de alimentación pin y también a uno de los pines GND.
Los agujeros en el protoshield debajo de la IMU se utilizan para mantener erguido el IMU y actuar como un montaje para ella. Soldado dos de ellos sostener la IMU rígidamente a 90 grados a protoshield, es decir, verticalmente.

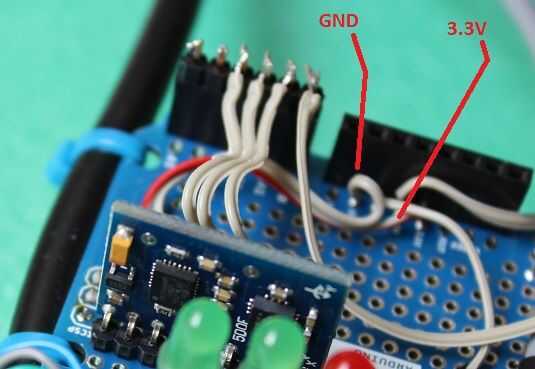

Los orificios de la protoshield sólo hacia el interior de los conectores de perno negro están en continuidad con ellos. Por lo tanto puede poner pins de cabecera en las tomas y los cables que les de la soldadura (como se ve aquí con mis cables IMU para entradas analógicas 1, 2 y 3) o puede soldar los cables en los agujeros al lado de cada pin (como se ve con los 3,3 v cable y GND cable en esta foto).
