Paso 2: Crear modelo utilizando el software de CAD
Con todas las mediciones efectuadas, utilice su software preferido de CAD para modelar la base de la cubierta de la toma, que más adelante añadiremos el motivo decorativo a.

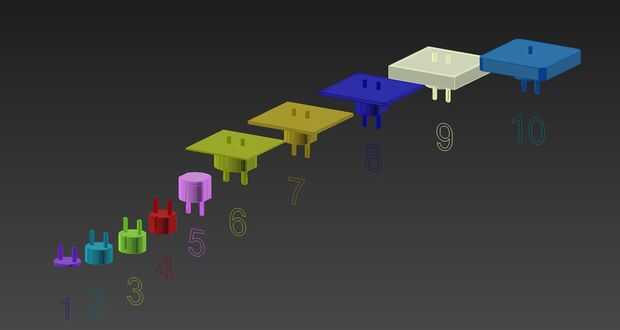

10 pasos para modelar la base de funda de salida son los siguientes:
- Crear la circunferencia base del enchufe, utilizando el diámetro medido, así como la distancia entre las dos clavijas.
- Una vez que la modelo hizo para la circunferencia del enchufe, simplemente sacar la imagen para ajustar la profundidad de la toma de medidas.
- Asegúrese de hacer los dientes el tiempo suficiente para que la cubierta de salida final puede ser firmemente enchufada en una toma (es también una buena idea para hacer los dientes ligeramente más gruesos, por lo que son estudiosa)
- Para los enchufes europeos en particular, asegúrese de que usted tener en cuenta las diferentes formas posibles del interior de la salida, otra vez, para que nuestro producto final se ajusta firmemente.
- Ahora que tenemos el modelo para la parte de la toma de nuestra base, simplemente añadir que una gran plaza para cubrir la parte exterior de la salida. Nota: Si desea realizar sus motivos intercambiables, asegúrese de incluir que como parte de su diseño, como por ejemplo agregar un cilindro de extrusión a colocar la tapa de adorno y poder quitar fácilmente así.
- Ajustar el ancho de la tapa cuadrada para que tape la salida de todo el camino de vuelta a la pared.
- También se recomienda redondear las esquinas de la base cuadrada
