Paso 9: Hoja de arma
- taladro de columna
- archivos
- cartabón
- Sierra para cortar ingletes
- lezna del rasguño
- sacador de centro
- Sierra para metales
Materiales de este paso
- 2" de ancho por 1/4" espesor Al bar
- Polea de sincronismo de Fingertech 42T
- tornillos 6-32
- rodamiento de rodillos
- 3/8" diámetro interior bronce bujes (con brida en un extremo)
En este paso, conectar una polea dentada a la hoja utilizando tornillos 6-32. Tenga en cuenta que la polea es aprovechada para recibir los tornillos.

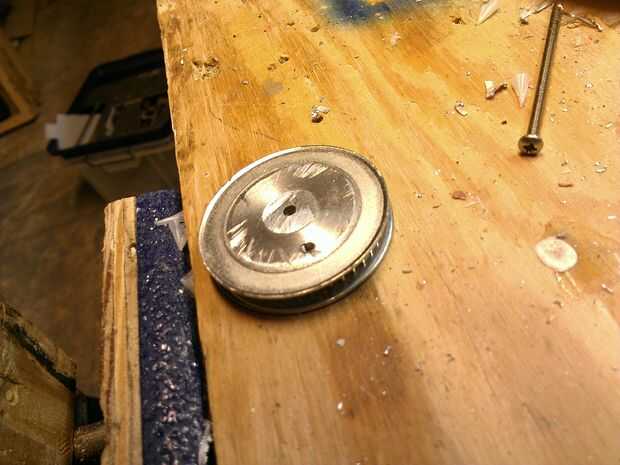

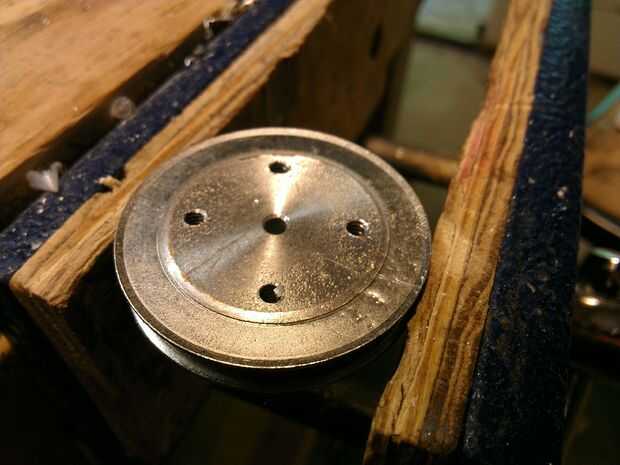

Usé una sierra para metales y archivo para quitar el pedazo de tornillo de ajuste de la polea de sincronización. Luego perforé un agujero (con un poco para golpear ligeramente de 6-32) como se muestra en la segunda foto.

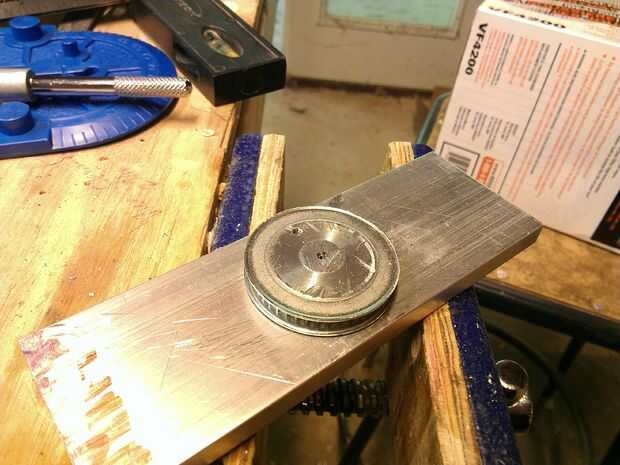

Luego medir y cortar 6" pieza del aluminio de la barra usando el inglete vio y perforó un 1/8" agujero el centro muerto. Usé el pedacito de taladro como un eje temporal a la barra y la polea a lo largo de su eje común. La tercera imagen muestra esto desde el lado posterior de la hoja. Mientras que eran juntos, puse el pedacito de taladro de 6-32 en el agujero del centro de la polea y girar la polea: esta rayado un bonito círculo en la hoja, un círculo que es donde todos mis orificios de fijación de polea a hoja. Una vez hecho esto, había aprovechado el agujero de la polea sencilla rosca 6-32.

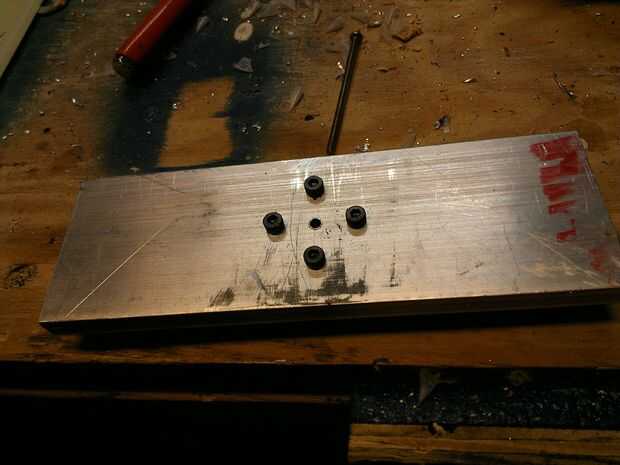

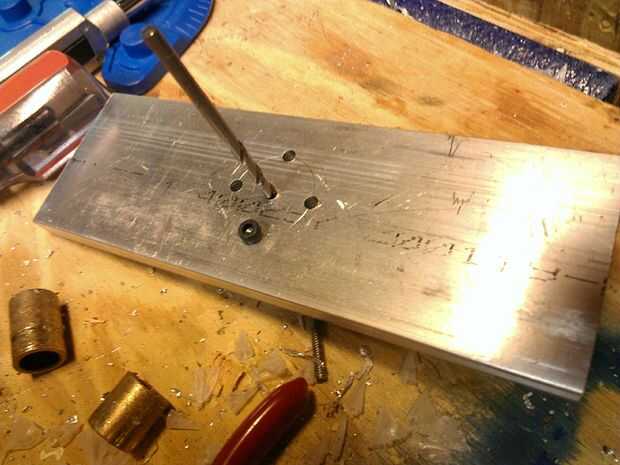

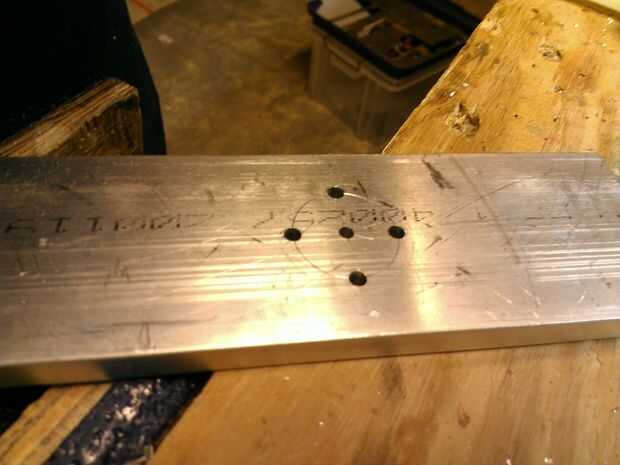

A continuación, perforé cuatro orificios en la hoja, lo suficientemente grande como para acomodar un poco sin apretar tornillos 6-32. Utilicé el círculo inscrito para guiar (como en las imágenes terceros y cuarta). Adjunta la polea en uno de los agujeros (alineado otra vez, usando 1/8" broca para mantener los orificios) con un tornillo. Utiliza un golpe de transferencia para localizar a los restantes tres agujeros de la polea, que fueron perforados y roscados para rosca 6-32.

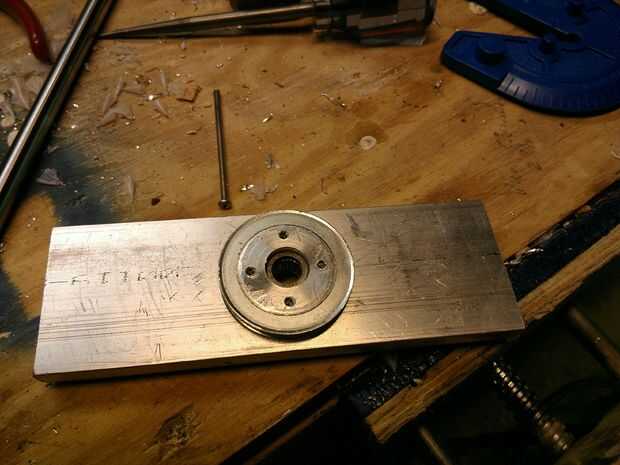

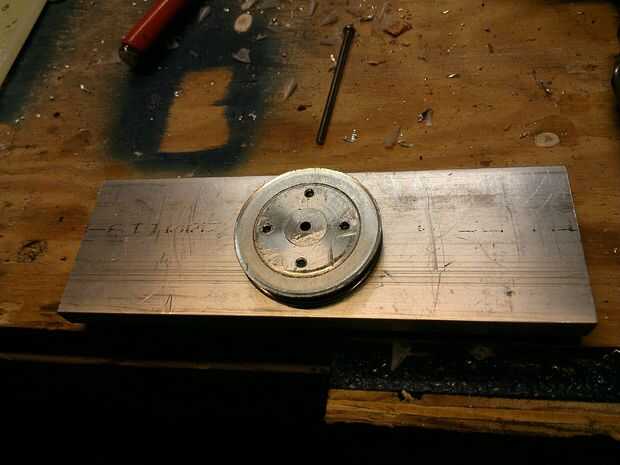

A continuación os adjunto la polea a la hoja con los cuatro tornillos. Puede ser necesario hacer los agujeros en la hoja un poco más grande para ajustar alineación. Por último, perforé el orificio central de la hoja y la polea, al mismo tiempo! --a 9/16" para acomodar el rodamiento de rodillos. (Ya que quería que este agujero sea tan precisa como podría conseguirlo, amplió un poco a la vez, en incrementos de aproximadamente 1/8" de diámetro cada vez.)

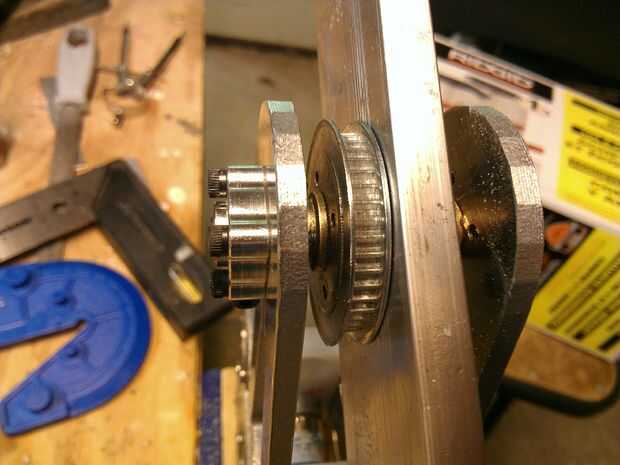

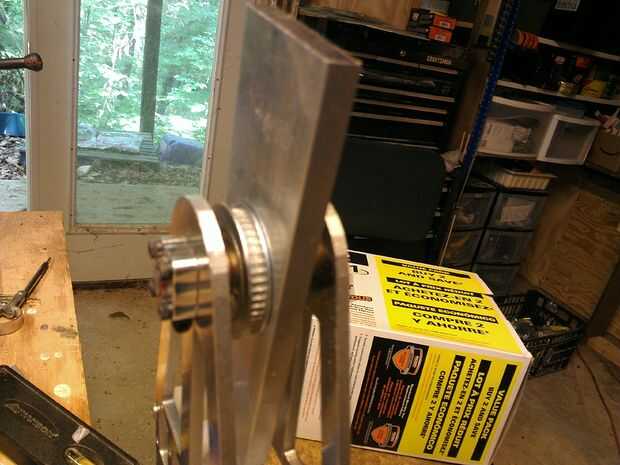

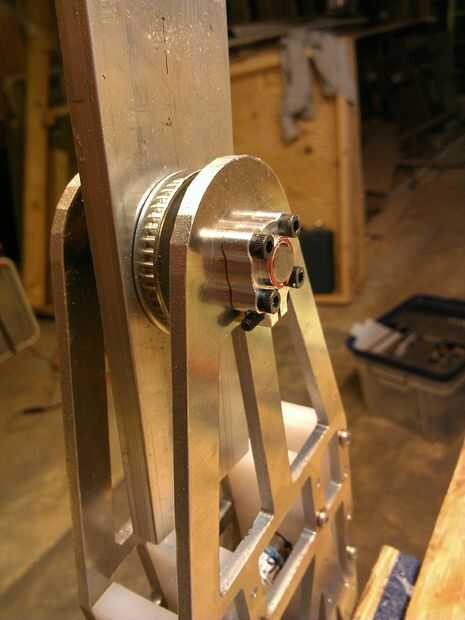

Por último, reuní la hoja como se muestra en las últimas fotos. Corta algunos bujes de bronce para evitar que el disco a una distancia adecuada de la parte superior e inferior piezas de armadura.
