Paso 10: Arma montaje Motor






- Sierra para cortar ingletes
- archivos metálicos
- taladro
- avellanadora
- Sierra para metales
Los materiales utilizados este paso
- motor sin escobillas
- Barra de UHMW
- ángulo de aluminio (sólo un trozo pequeño es suficiente, debe ser unos de 1.5" de ancho por 1.5" de alto por 1/8" de espesor)
- tornillos al azar (probablemente 6-32) para sostener el soporte
Perdón por la falta de detalle este paso; fue otra víctima de la reforma. Esperemos que las fotos cuentan la historia bastante bien.

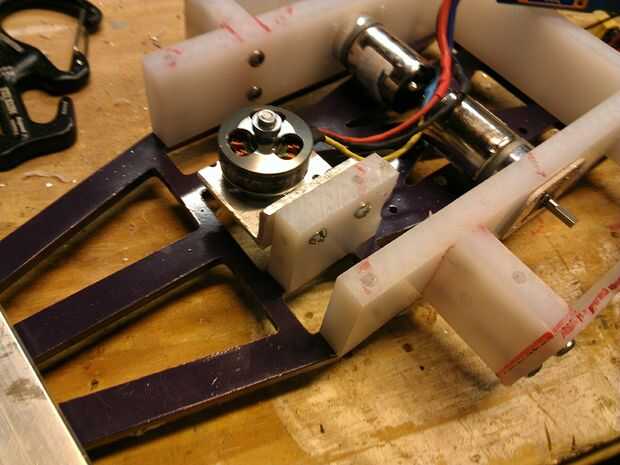

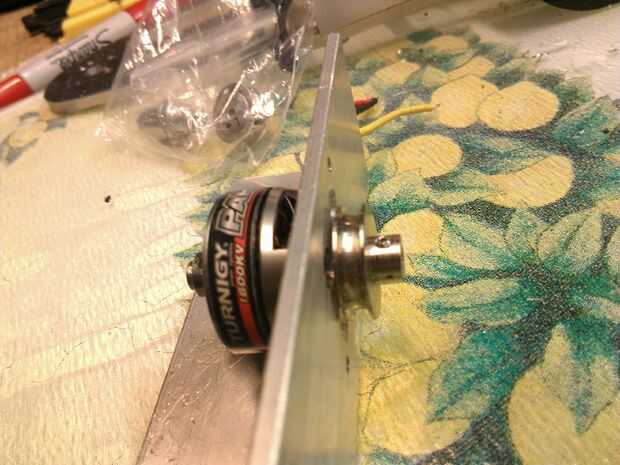

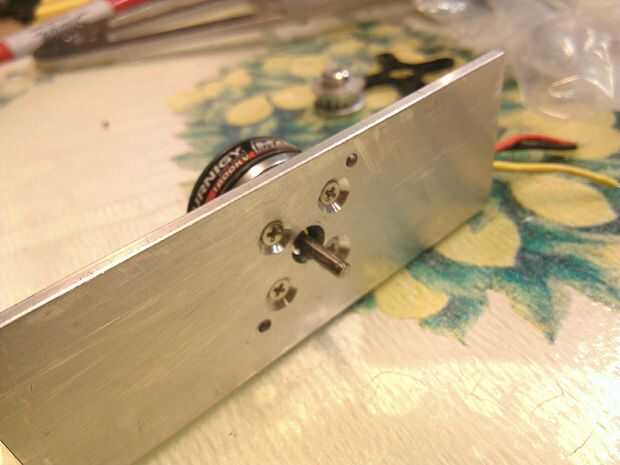

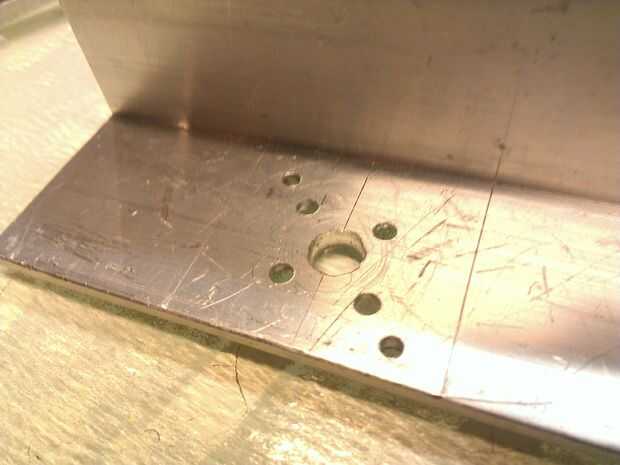

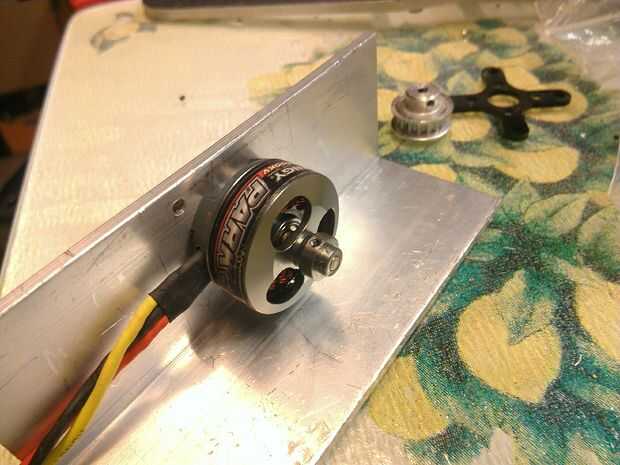

Básicamente tomó un trozo de ángulo de aluminio y había perforado el patrón de montaje del motor sobre una sola pierna y taladrar los agujeros para la fijación al bloque de ampliación UHMW en la otra pierna. Luego hacksawed y presentado para obtener el soporte para caber en el espacio necesario.

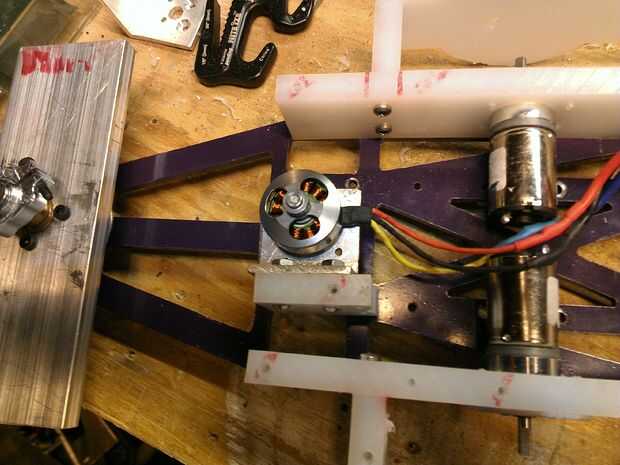

La medición fundamental aquí es la distancia entre el motor y la cuchilla. Mi diseño no tiene un tensor de la correa, por lo que el motor debe colocarse para que la correa tiene suficiente tensión suficiente para no deslizarse apagado o polea.
(Si tuviera que hacerlo montaría el motor de la arma a uno de los mamparos de lado en vez de en el centro del bot.)
