Paso 6: Instale collares del eje del arma
- taladro de columna
- Tap & die (con un tap de 6-32)
- llaves hexagonales
Material este paso
- collares del eje
- valores de eje de 3/8"
- tornillos 6-32
- fluidos de roscado
Muchas de las mediciones en este bot pueden ser amañadas--por ejemplo, los paneles no tienen que ser exactas. El eje del arma debe estar alineado como exactamente como sea posible, sin embargo, por lo que damos una pausa armazón para obtener cuadrados lejos. Realmente dejamos el eje dictan la colocación correcta de la armadura superior (en relación con los mamparos) en el siguiente paso.

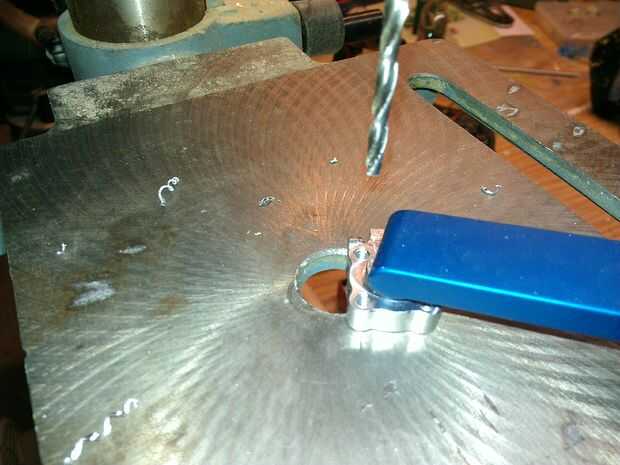

Los collares del eje son previamente roscados, pero mi diseño pide la armadura para ser aprovechado y no los collares, así que perforé a sólo lo suficiente para deslizar un tornillo 6-32 a través de.

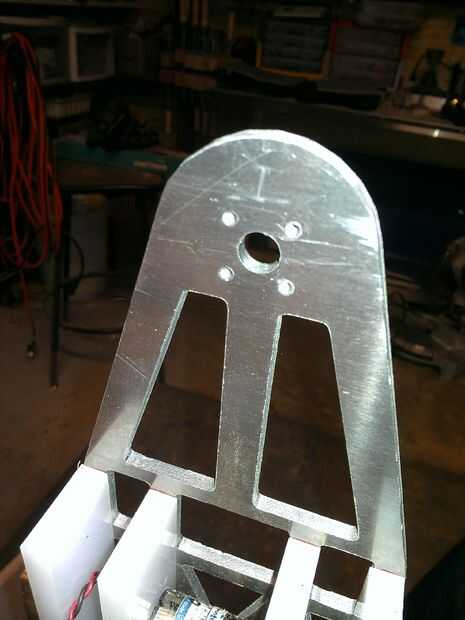

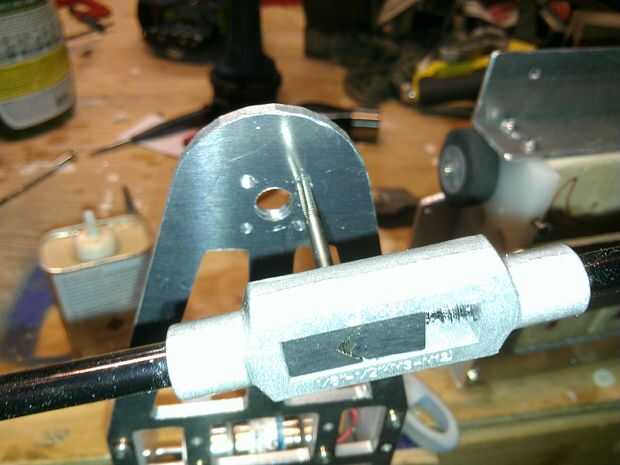

Mi archivo CAD tiene un agujero de eje arma demasiado pequeño en la parte superior e inferior de la armadura de placas, por lo que llevaba hacia fuera a 3/8". Apriete uno de los collares del eje en el eje y deslice el otro extremo del eje en la placa de armadura inferior. Utilice un perforador de transferencia para marcar las posiciones correspondientes del agujero en la placa de armadura; taladro y aprovechar estas para dar cabida a un tornillo 6-32. Repita para la armadura superior.

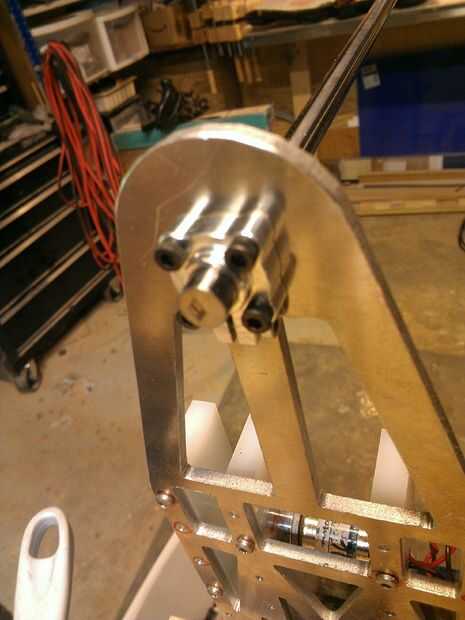

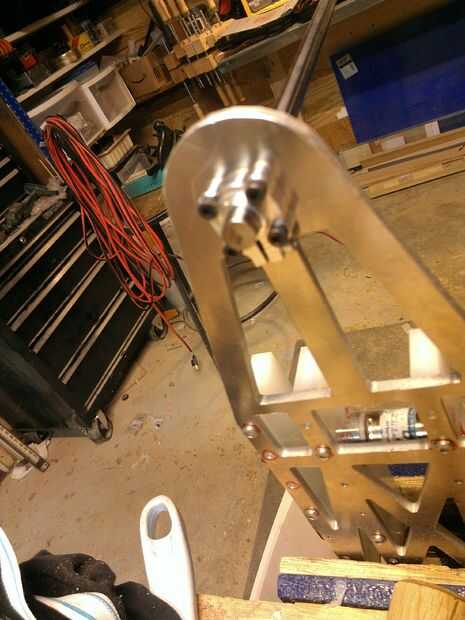

Fijar los collares a la armadura con grado-8 6-32 tornillos. Además, reemplace la culata tornillo de fijación en cada cuello con uno de los tornillos de grado 8. No hace daño para hacer cosas un poco más fuertes...
Es realmente molesto tener que lidiar con ese pedazo largo del eje del arma... tal vez te ire a buscar a cortar uno de estos días...
