Upcycle DC sin escobillas motores de impresoras (1 / 4 paso)

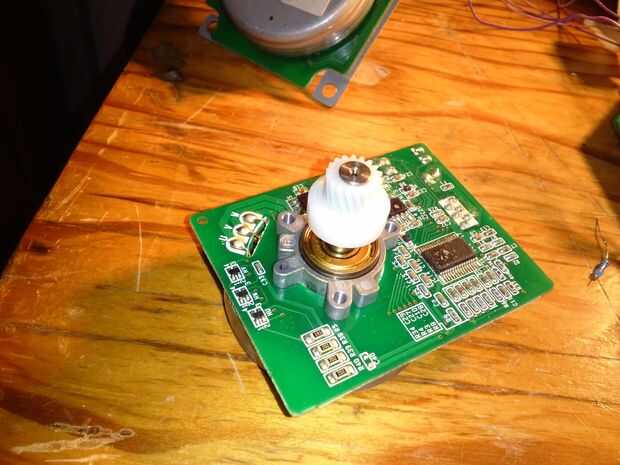

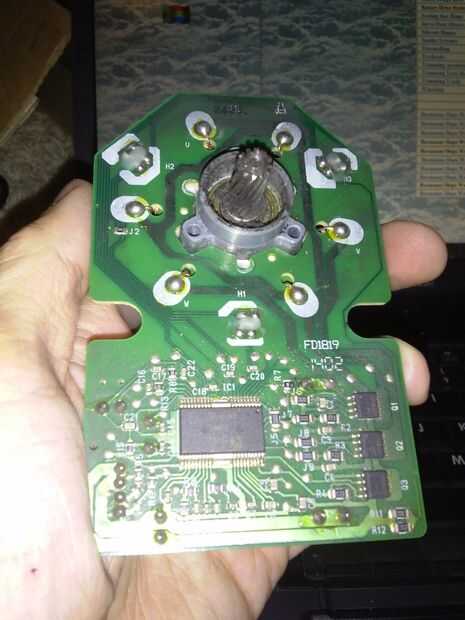

Paso 1: Salvar algunos motores

Por supuesto, el primer paso es derribar una impresora y ver qué tipo de motores lo encontrarás.

Hay algunas maneras de decir que el motor que tienes es un BLDC, a diferencia de un paso a paso o motor de la C.C. cepillada.

  • Los bobinados del motor tienen tres conexiones (un motor cepillado tendrá sólo dos)
  • Al girar el motor gira suavemente, allí no es importante "cogging" como hay con steppers (esto no es universal, ya que poderosos motores brushless RC juguetes tienden a tener imanes y exhiben un fuerte efecto cogging, pero tiene cierto hasta ahora para todos los motores de impresora con que he jugado)

Coincidentemente todos los motores que he recuperado hasta el momento han sido de las impresoras de HP, pero espero que sean muy similares de otros fabricantes. Los motores en este Instructable particular son de una HP Color LaserJet 3000 series.
