Paso 4: Ajuste de prueba y repensar

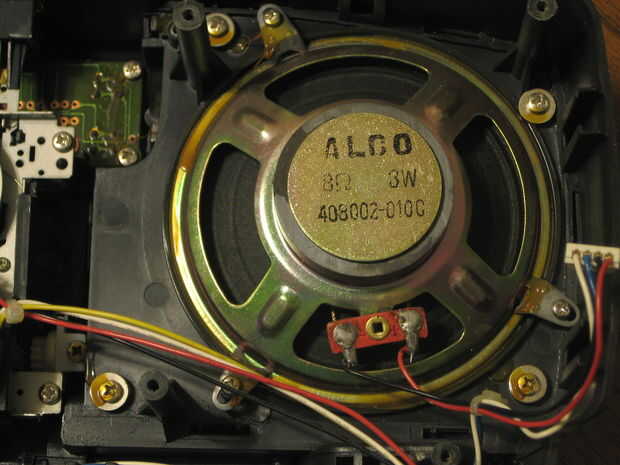

El CD-ROM muy bien ubicado entre los altavoces y la placa de circuito impreso, pero una vez que he intentado de todo juntos, yo estaba preocupado de que podría haber cortocircuitos y conexiones cruzadas donde los cables de componentes del PCB tocaron la carcasa metálica del CD-ROM.  El plástico fue tal que tendría que ser un montón de excavación de la zona de montaje de altavoz a caer pocos milímetros debe ser cómodo.

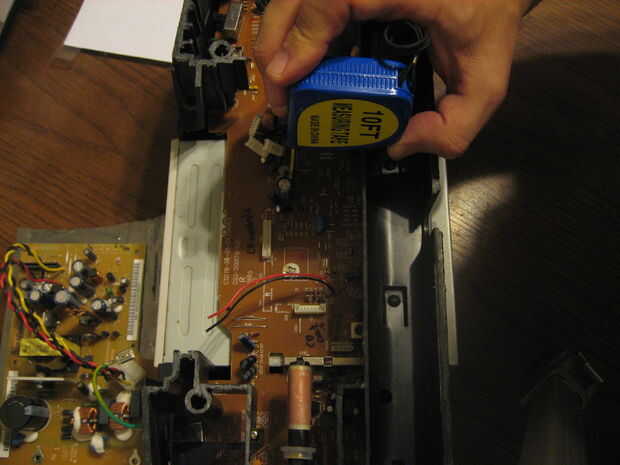

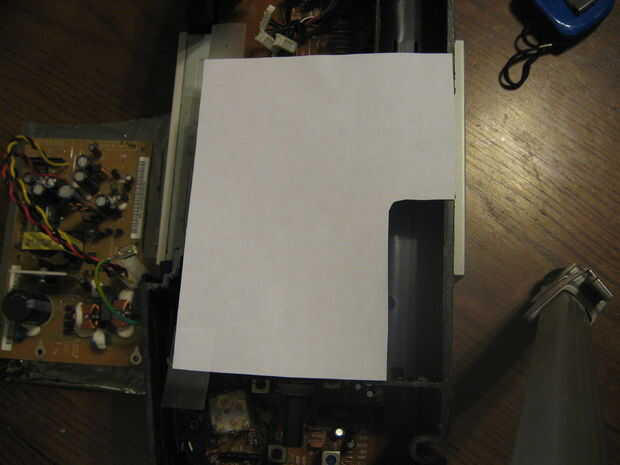

Adelantó, sin embargo y había probado el resto de la forma como originalmente lo había planeado.  Porque no quería hacer un montón de movimiento de la fuente de alimentación (respetar los condensadores grandes, kiddies!) Saqué una plantilla sobre un trozo de papel para comprobar ajuste.  Determiné que encajaría en la fuente de alimentación, boca abajo en la parte superior el boombox PCB.  Revisé las distancias entre componentes, y parecía que podría funcionar, así que hice un ajuste seco de todos los componentes.

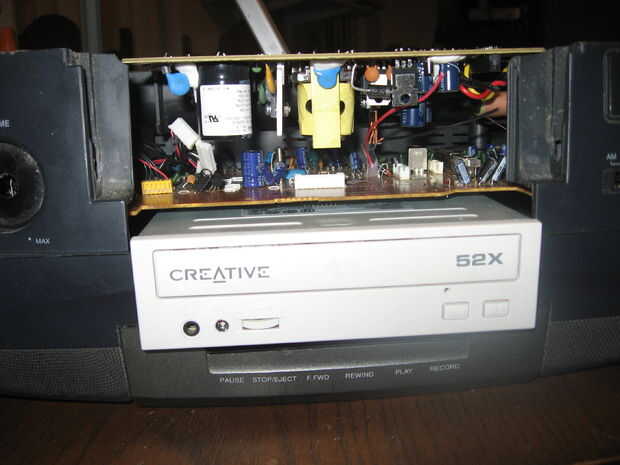

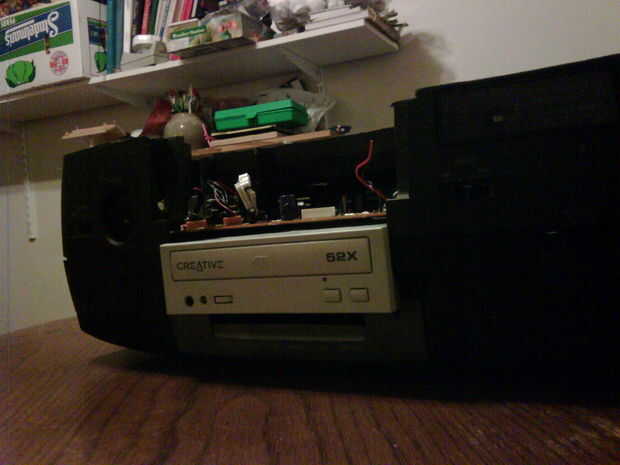

Todo lo fuimos juntos, pero hombre! Habían espacios apretados por todas partes.  Podría poder afeitar lejos suficiente plástico así que no había contacto real, pero me preocupaba aún flujo de aire.  La fuente de alimentación DVR probablemente iba a calentar mucho, y quería que tuviera espacio para respirar.

Así, volver a la mesa de dibujo.
