Upcycling partes de una unidad de fusor de Impresoras Laser. (1 / 7 paso)

Paso 1: Herramientas, limitaciones y puntos de referencia

Herramientas de hoy incluyen no sólo el tradicionales martillos, taladros, sierras y destornilladores pero también sistemas CAD. No ha utilizado algún software 3D antes, pero con la proliferación de las impresoras 3D ahora es un buen momento para darle una oportunidad.

En impresoras 3D y su capacidad de investigar un poco, encontré que puedo tener mi diseño 3D impreso de cerámica, que puede soportar hasta 600 grados centígrados. Temperatura del elemento es controlado por un termistor en línea (desde la impresora de láser) y debe mantenerse en 180 grados centígrados.

He descargado el 123D diseño modelado de software, que es parte de la colección 123D de Autodesk. Parece bastante simple, y después de ver unos videos instructivos en YouTube llegué a trabajar.

Me he acerqué a esto de una manera similar a lo que haría si yo estuviese siguiendo un diseño tangible en el taller. Calentador-shrinker se construirá alrededor del calentador, así que lo primero es convertir el elemento en el nuevo espacio de trabajo digital.

1 | Medir el elemento calentador, deberá ser exacta a la.5 más cercano de un mm.

2 | Diseño abierto del 123D.

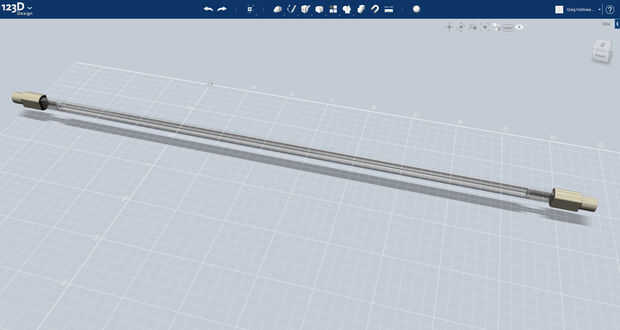

3 | Dibujar el elemento de diseño 123D.

Debido a que el elemento es el punto de partida del diseño de cualquier error en su tamaño o forma tendrá continuidad en el diseño total del calor-shrinker así que es muy importante que este derecho de la etapa.

He adjuntado el modelo para el elemento de calefacción, si el tuyo es diferente debe ajustar por consiguiente.

Hay algunos requisitos de diseño al hacer elementos 3D impreso con la cerámica, y estos deben tenerse en cuenta al diseñar su proyecto. El espesor mínimo es 3-6mm dependiendo de Dónde está la pared. Lo ideal sería seguir con 6mm.

Es mejor que el 3D imprimir especificaciones para el servicio que se piensa sobre el uso. Puede haber algunas variaciones menores entre los fabricantes. Otra limitante es el tamaño de la impresión. Este es un problema que me encontré con el diseño de la estufa y tuve que hacer algunas modificaciones de diseño permanecer dentro de las restricciones. Una técnica que usé era comprobar el modelo subiendo un .svg exportado en varios momentos durante el diseño. Si algo está mal debe mostrar un error que se puede entonces correcto, más temprano que tarde.
