Upcycling partes de una unidad de fusor de Impresoras Laser. (5 / 7 paso)

Paso 5: fantástico

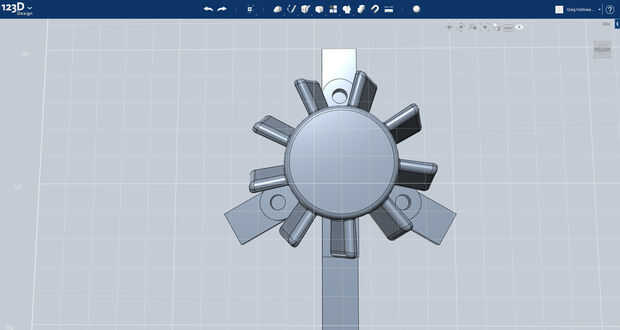

Necesitamos el ventilador para poder alinear los puntos de montaje dentro del tubo. El ventilador tiene un diámetro externo de 35mm y características conjunto tres montajes en 24,5 mm, formando un triángulo equilátero. Mientras que la altura exacta del ventilador o la configuración de la hoja no necesita una representación precisa de que los soportes se hacen.

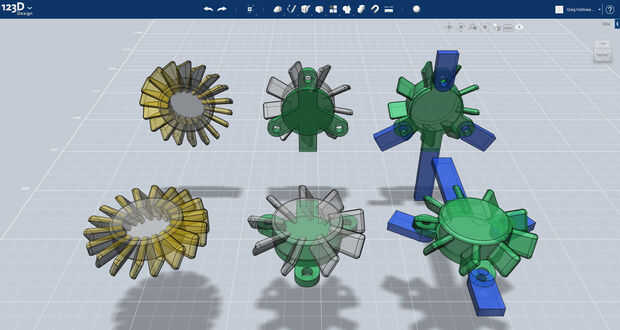

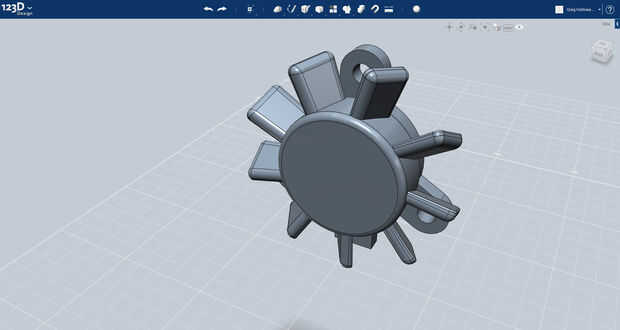

El ventilador se realiza mediante mediciones realizadas directamente desde el ventilador de mundo real sí mismo. Se puede ver en la primera imagen cómo se construye el modelo, a partir de las aletas y eje de centro, hasta los soportes y los montajes asociados. La protuberancia más que sale de la parte inferior del ventilador se utilizará para hacer un canal en la unidad del ventilador a través del cual los cables va a ir.

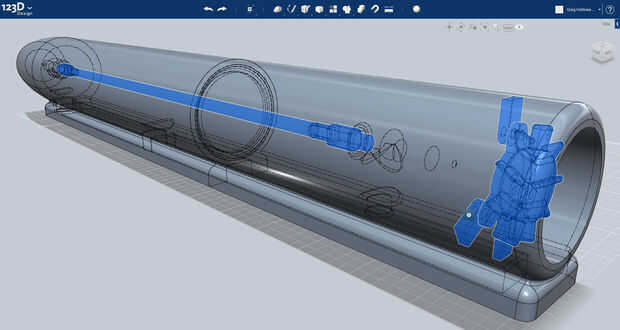

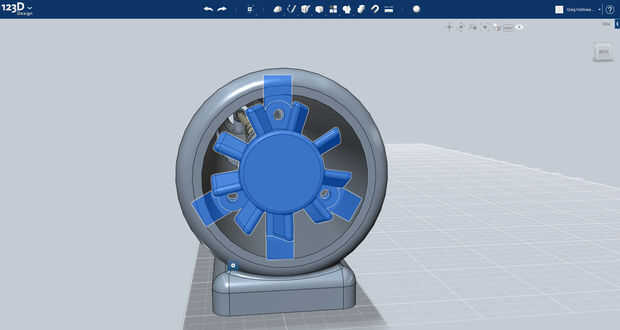

El ventilador necesita centrado dentro del tubo, he puesto lo nuevo de la final asegurándose que no está demasiado cerca de la montura para el elemento.

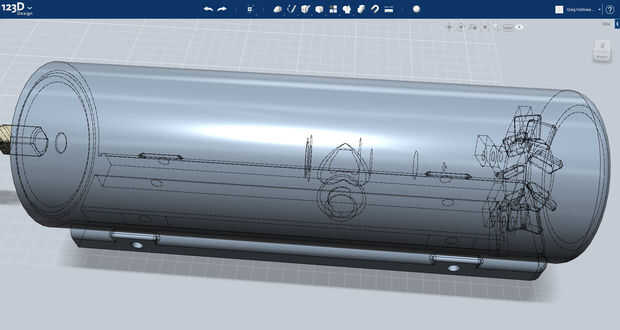

He creado dos agujeros que pasan con el apoyo de la parte inferior de la unidad del ventilador y otros dos en el cuerpo principal... Estos cuatro agujeros se utilizará para sujetar el tubo a la base. Se crean utilizando la cosechadora | Herramientas de restar .
