Paso 4: Músculo Sensor EMG

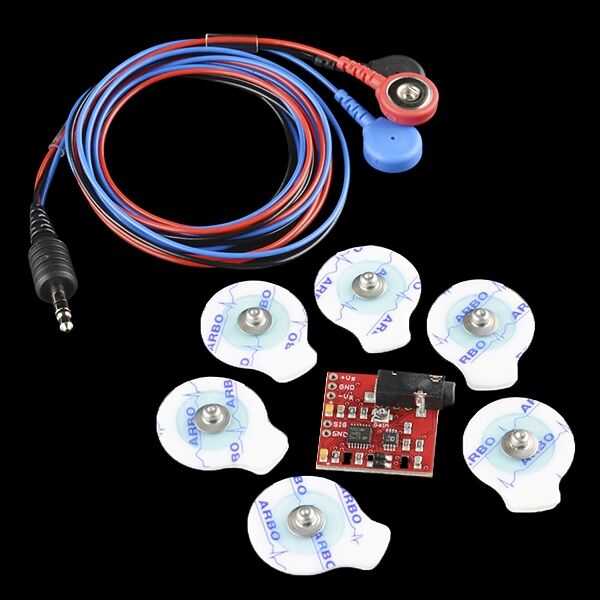

El circuito EMG que estoy usando actualmente es el "Sparkfun músculo Sensor V3 Kit", se puede encontrar en este sitio web:
https://www.Sparkfun.com/products/11776

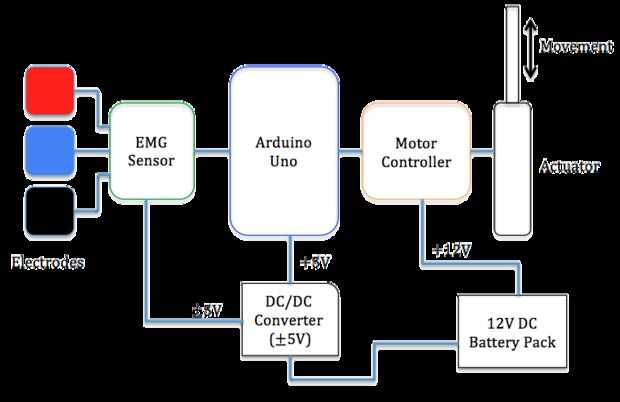

Siga el diagrama de conexión correctamente o pueden soplar los amplificadores, estos chips no son baratos y fáciles de conseguir en el momento.

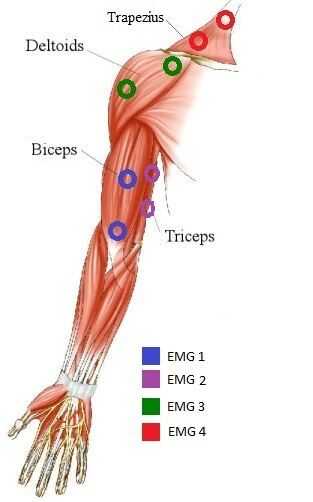

El EMG requiere tres electrodos. El electrodo de referencia o electrodo de tierra es necesario para proporcionar una referencia común a la entrada diferenciada del preamplificador en el electrodo. Para ello, debe colocarse el electrodo de referencia como lejos como sea posible en tejido eléctricamente neutro es decir, de hueso y área. Los dos electrodos de señal se colocan en dos puntos diferentes en el músculo, en un área activa de la contracción y la otra ligeramente fuera de centro. Esto le da un punto de referencia para la actividad muscular en comparación con la señal de relajación muscular.
Para probar el sensor del músculo hacia fuera como en el clip anterior, usted puede cargar el código de Arduino conectado a tu arduino
Luego colocar el código de "Transformación" en procesamiento de IDE, un entorno de Arduino-como que se puede utilizar para trazar gráficos de los datos adquiridos por el Arduino.
Descargar aquí (es gratis):
http://Processing.org/download/
Más información del EMG puede encontrarse en el documento adjunto denominado "Mediciones"
