Paso 1: Construir!

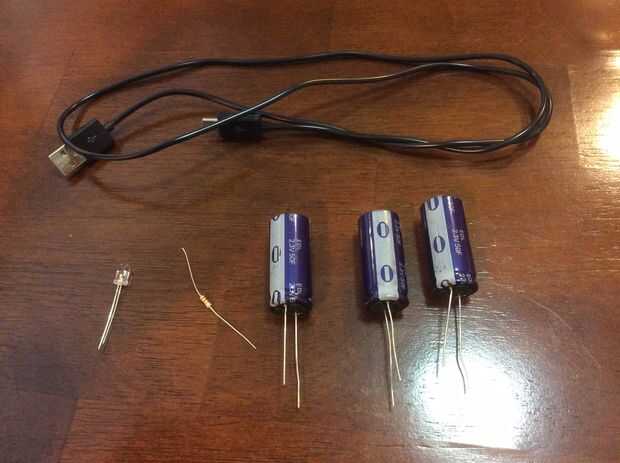

Piezas necesarias:
-micro USB cable de alimentación
-Tres (3) 2,3 clasificado 50 faradio supercondensadores
-Un (1) resistor de 10kOhm
-Una (1) 4.7V Super Bright LED
-Soldador
-Cinta de vinilo
Los tres supercondensadores fueron conectados en serie con eficacia creando un 6.9V clasificado 16.33F condensador y luego el LED en serie con la resistencia fueron conectados en paralelo con eso. Ser conscientes de la polaridad de lo LED y los supercaps. Voltaje aplicado a los supercaps reverso y destruirlos rápidamente.
A continuación se corta un cable usb normal en el centro y la chaqueta de general o escudo es rayas espaldas dos pulgadas en ambos extremos revelan cuatro 4 conductores aislados individuales. El conductor aislado rojo es + VCC y el conductor aislado negro es - VCC. Los conductores azules y blancos son cable de señal. Soldar los extremos de los rayas de los dos conductores rojo (uno de cada mitad del cable usb) a la positiva (largo lado conductor) del circuito supercap y los dos extremos negro al negativo (ejecución corto lado) del circuito. Cinta o vuelva a conectar los conductores azul y blanco.
Cada conexión de la soldadura y luego Envuelva cada conductor pelado y toda la Asamblea en cinta eléctrica excepto dejando sólo el LED expuesto. A continuación, el dispositivo es completado.
Se conectan como lo haría con cualquier cable de alimentación usb normal (no se recomienda para dispositivos que utilizan la señal y los conductores de alimentación). Nota que puede haber un retraso entre el momento que el cable está conectado y es capaz de alimentar un dispositivo, puede tomar hasta un minuto o así para los condensadores cargar hasta 5 v, el LED darán indicación de carga en los condensadores. Otra nota: si se desconecta el cable completamente cargado de energía (es decir, desconectado) el LED permanecerá encendido hasta que el potencial almacenado por debajo de su umbral de cierre, esto podría ser bastante tiempo, pero no es nada para preocuparse por.
