Paso 8: construcción

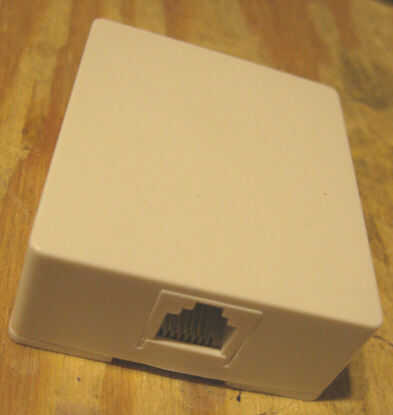

La construcción del circuito puede ser lo que usted está cómodo con y ajuste a sus necesidades. Una manera fácil y barata es usar a un receptáculo modular de pared del tipo indicado en la siguiente imagen. Tiene un conector de contacto 6, pero también acepta un enchufe estándar de 4 pines que se encuentra en casi todos los teléfonos.
Dentro de la toma son 6 tornillos que permiten conectarse a los 6 contactos del conector de cableado. Hay corta cables del conector de la misma a los terminales de tornillo. Este proyecto sólo utiliza los cables rojo y verdes, por lo que los otros 4 hilos se pueden cortar cerca del conector, y los terminales no utilizados en el bloque de plástico pueden ser utilizados como un medio de hacer las conexiones como se muestra en el circuito. De esta manera usted puede Asamblea del circuito la mayoría con poca o ninguna soldadura.
Hay 8 únicos "nodos" en el circuito, pero sólo 6 tornillos. Sin embargo, hay dos orificios en el conjunto de tomas sin tornillos. Usted maneja un tornillo apropiado en estas posiciones y puedan utilizar como puntos para conectar los otros dos nodos. He numerado los nodos en el esquema y los terminales en el cuerpo del conector, como se muestra en el esquema y la imagen a continuación.
Una parte algo engorrosa de este arreglo es que es necesario para la batería de 9V. He encontrado que era necesario una fuente de alimentación de 6 voltios o más a los teléfonos que tengo, así que no he podido utilizar las 3 células de AAA en la radio para apagar el teléfono.

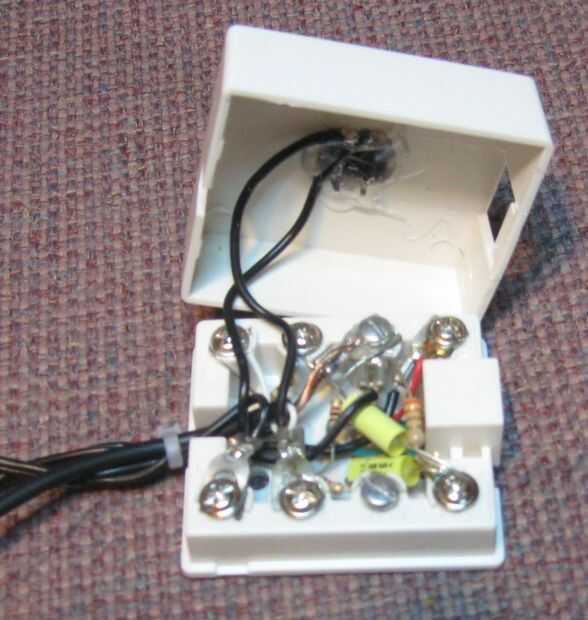

Todos los componentes caben dentro de la Asamblea de jack, pero va a ser apretado. Se puede ver en la imagen cómo lleno en todas las partes. Tuve que usar un interruptor de botón que tiene un cuerpo muy plano y hasta que en la parte superior el conector cubierta como se muestra. Un pulsador que sobresale a través de la cubierta no cabrían debido a los componentes situados en la parte principal de la Asamblea de jack.
