Paso 1: Construir las pantallas de prototipo
Potencial para lecturas analógicas de los sensores de flexión, se utiliza circuito divisor. Basé mi la potencial configuración de divisor de un instructables por dschurman encontrado aquí, pero con la adición de un botón para activar el programa que lee los sensores de encendido y apagado

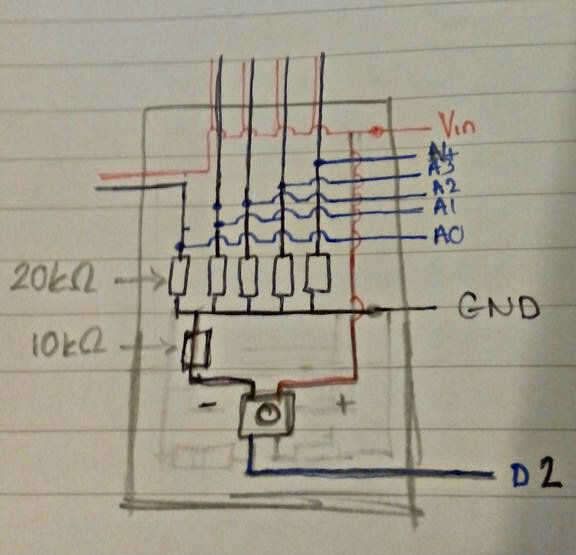

Imagen 1 muestra un diagrama del circuito dibujado mano con etiquetas para indicar dónde conectar los cables en el arduino.
Mi diseño requiere el protoboard para montarse encima de arduino como escudo, para que cabeceras fueron también soldadas en la placa para proporcionar un soporte robusto. Esto debe hacerse para satisfacer su propia especificación.

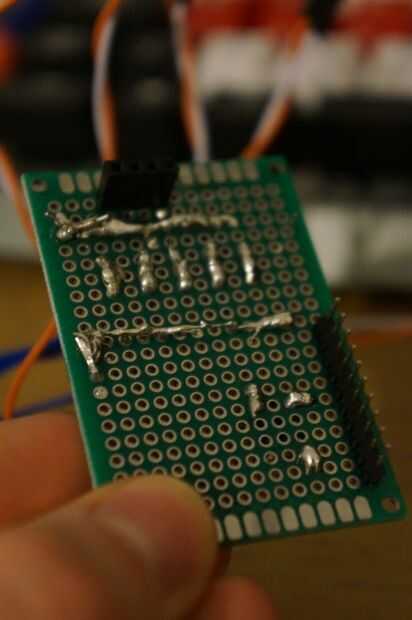

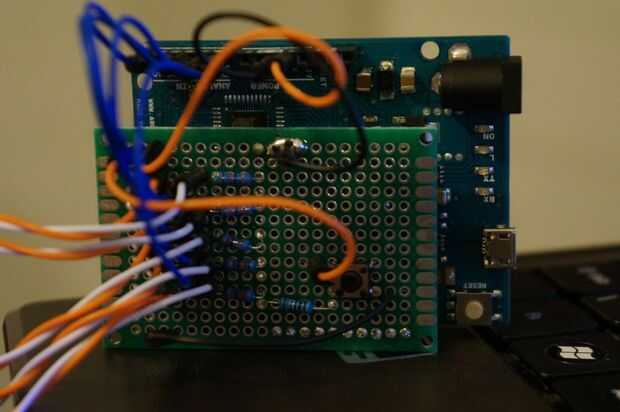

Imágenes 2 y 3 son cómo mis escudos proto miraban una vez que todas las piezas fueron soldadas juntas.
