Paso 4: Soldadura y ajuste

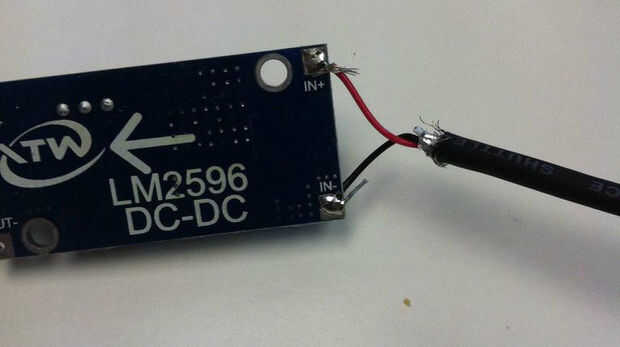

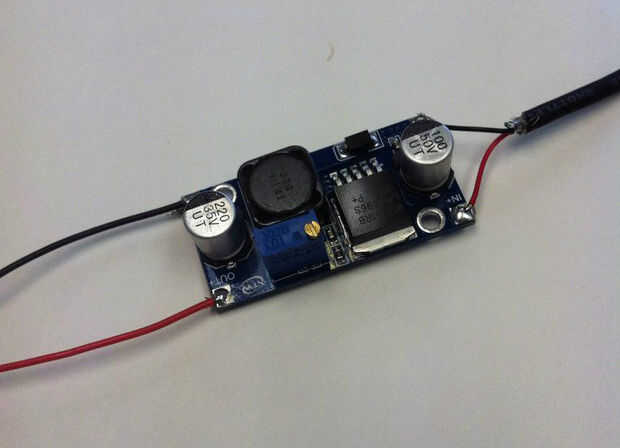

La Junta LM2596 está claramente marcada para + y - las conexiones de entrada y de salida. El hilo rojo de la entrada está conectado a + en, y el hilo negro de la entrada está conectado a la - en. Otro conjunto de cables está conectado con el + y -.

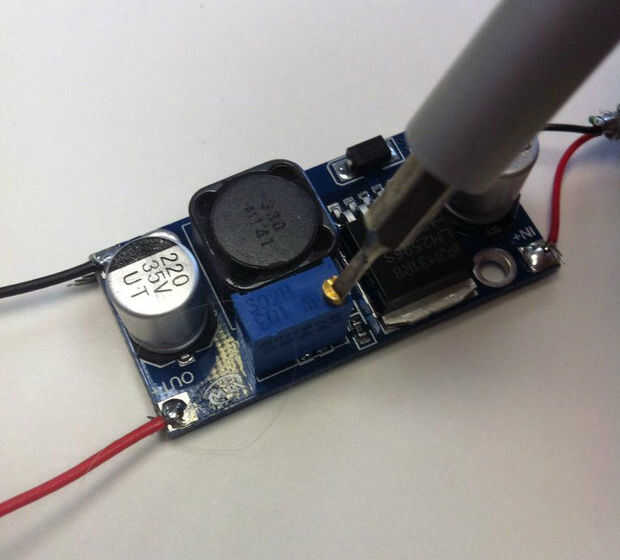

Una vez todas las conexiones de soldadura, un medidor está conectado a la salida, y el trim bote en el LM2596 se ajusta hasta que la tensión de salida en el medidor mide 3,0 voltios (para que coincida con el originales pilas AA).
Los cables de salida del LM2596 entonces fueron soldados en placa de circuito del inversor, traslapando el original + y - entradas desde el terminal de la batería.
