Usando Arduino UNO como DAC de alta resolución 3-CH

  • En esta aplicación, daremos una demostración sobre cómo construir una fuente de alimentación de alta precisión utilizando el DAC 3000 y una fuente de referencia de alta precisión REF4096.

STEP1:List de Material

Dirección de la tienda de eBay:

BUONO UNO R3

REF-4096 + DAC-3000

UM-UNO (Unsoldered) o Umm-UNO Assamblied

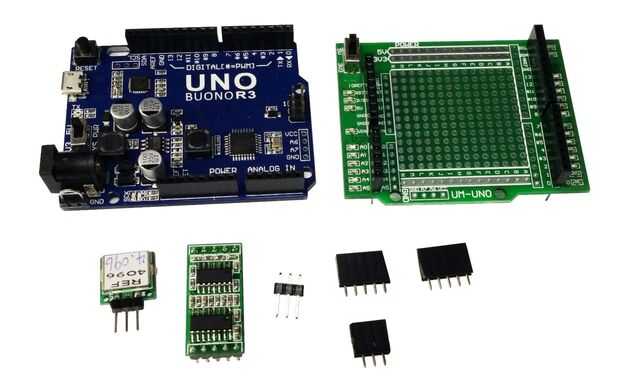

Se utilizarán las siguientes piezas para esta aplicación:

  • 1 x placas de Arduino (Arduino UNO R3 de BUONO)

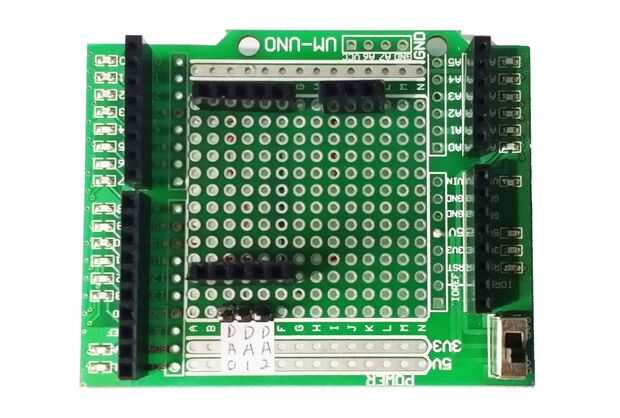

  • 1 x protector de UM-UNO
  • 1 x REF4096
  • 1 x DAC 3000
  • 1 x Jefe del Pin de
  • 3 x conector Header hembra
  • Algunos de los cables

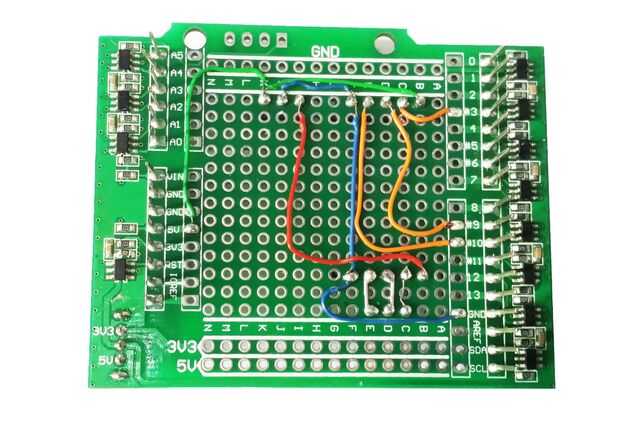

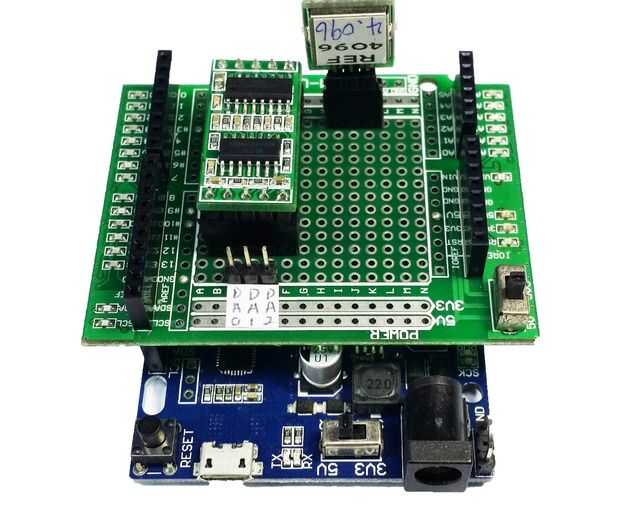

Paso 2: Conexiones de Hardware

Aunque no es complicado, pero también necesita tener algo de paciencia para terminar las conexiones. Sólo hacerlo y divertirse...

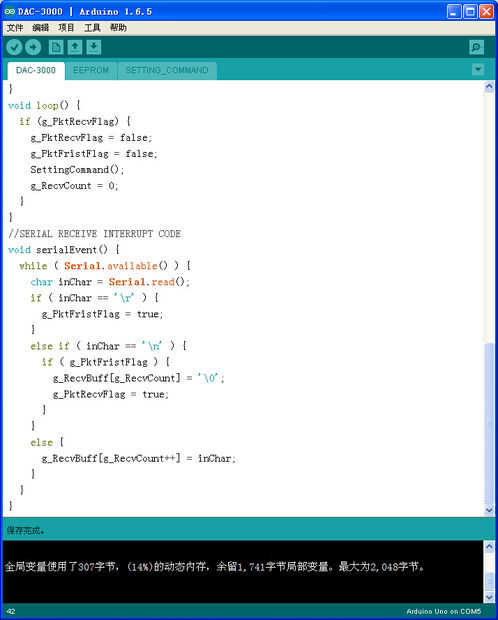

Step3:Arduino códigos de programación

Como se utiliza el puerto serie para comunicación, la velocidad es 115200bps.

Con el fin de ajustar la tensión, utilizando el formato del comando: "DA0 = xxxx", "DA1 = xxxx" y "DA2 = xxxx". XXXX es el valor de la tensión y su rango: 0 a 4096. Usted puede utilizar "REF?" para leer tu Vref y "REF = xxxx" para establecer la Vref, puede hacer los resultados más precisos.

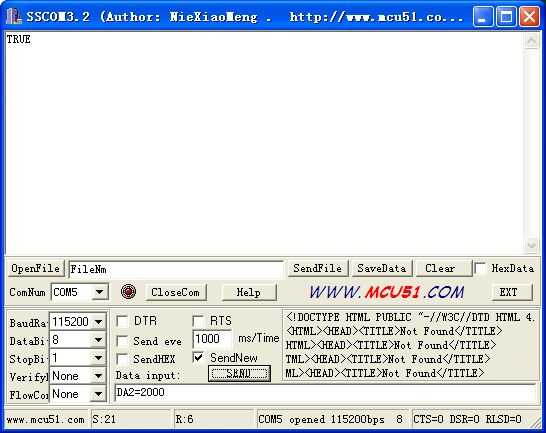

Tenga en cuenta el final de los caracteres: "\r\n", eso significa que debe activar la función "SendNew" de la herramienta serie. De lo contrario se omitirá el comando.

Paso4: disfrutar!

Terminar todas las obras mencionadas, puede obtener el voltaje en el pin correspondiente mediante el envío de comandos a través de cualquier herramienta de serie.

Este módulo de fuente de alimentación de alta precisión puede integrarse en cualquier proyecto que usted necesita. Aún más, usted puede tomarlo dondequiera.

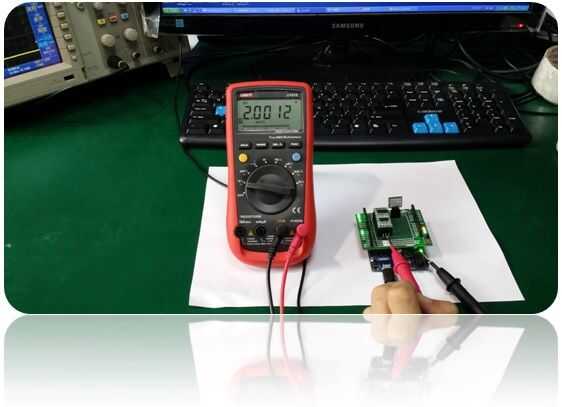

Paso 5: El test de precisión de suministro de energía

Fórmula de cálculo del valor de tensión:

1) tensión de ADC

Prueba de:

1. Test de precisión de Chn0 (DAC de 8 bits)

Número valor valor valor real tensión tarifa (%)

1 500 484 -16-3.20

2 1000 987-13-1.30

3 1500 1492 -0,53-8

4 2000 2015 15 0.75

5 2500 2523 23 0.92

6 3000 3034 34 1.13

7 3500 3546 46 1.31

8 4000 4076 76 1.90

2. Chn1 Test de precisión (15 bits DAC)

Número valor valor valor real tensión tarifa (%)
1 500 508 8 3.6

2 1000 1004 4 0.4

3 1500 1501 1 0.07

4 2000 2000 0 0.00

5 2500 2501 1 0.04

6 3000 3003 3 0.10

7 3500 3507 7 0.20

8 4000 4013 13 0.33

3. Chn2 Test de precisión (15 bits DAC)

Número valor valor valor real tensión tarifa (%)

1 500 509 9 1.80

2 1000 1005 5 0.50

3 1500 1502 2 1.13

4 2000 2002 2 0.10

5 2500 2502 2 0.08

6 3000 3004 4 0.13

7 3500 3508 8 0.23

8 4000 4013 13 0.33

Etiquetas: Arduino uno, Pwm, Dac, Daq, Revence, 4.096V
