Usando el descubrimiento análogo para depurar la lógica Digital (18 / 18 paso)

Paso 18: Ve las señales de la lógica

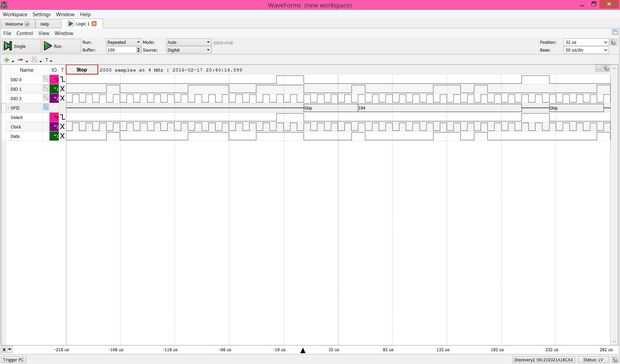

Ahora puede presionar ejecutar, o solo y ver las señales de la lógica. Run muestra las señales en tiempo real, y solo toma una instantánea de las señales.

Observe como hablas se puede ver el valor que el SPI canales muestra cambiar.

Si el PmodAMP2 del enchufe en la parte superior del Pmod Puerto A y enchufe los auriculares, puede escuchar la salida así.

Leer que más sobre mi experiencia de leen este blog post.
