Usando el DRO en el molino vertical para perforar un patrón circular perfecto (1 / 2 paso)

Paso 1: Crear tu patrón

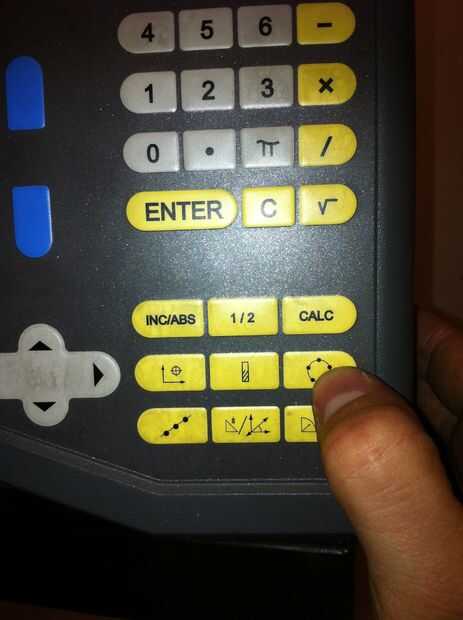

En la pantalla hay un botón con un círculo con puntos negros en él.  Pulsándolo, abrirá la primera de las 3 pantallas para configurar su patrón.

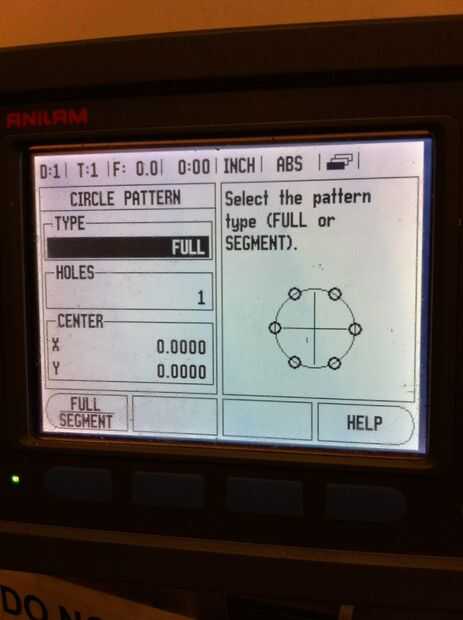

Pantalla 1
Primero es elegir si quieres un patrón completo o segmentado (parte de un círculo).  Para este ejemplo que haciendo un patrón completo.  A continuación seleccione cuántos agujeros que desee y luego entrar en la x y cero posiciones (0,0 en este caso).  Una vez que haya introducido toda esta prensa el botón de abajo.  Se abrirá la pantalla de 2.

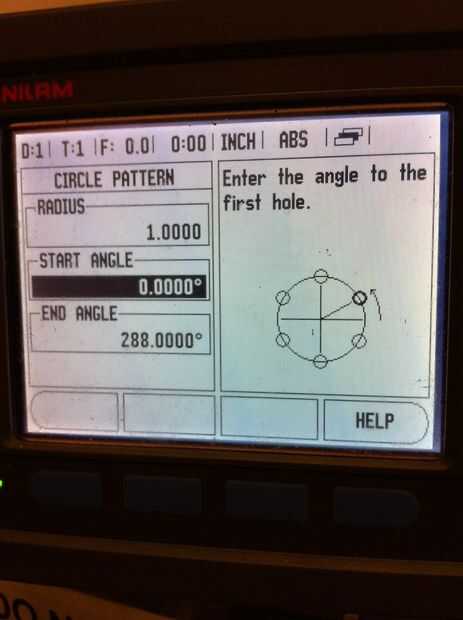

Pantalla de 2
Introduzca el radio del círculo o círculo parcial que desee.  Luego introduzca el ángulo de inicio.  Esto es clave si usted tiene un patrón de desplazamiento del agujero.  El ángulo final no cambió y está basado en su comienzo ángulo y cuántos agujeros le tienen.  Cuando haya introducido toda la información Presione nuevamente el botón de abajo y la pantalla 3 aparecerá.

Pantalla 3
Esta pantalla es para propósitos de profundidad Z.  En los molinos manual que va configurando su propio Z detiene así desprecio esta pantalla y empuje hacia abajo otra vez.  Verás la demostración de pantalla 1 copia y luego presionas enter para iniciar el programa.
