Paso 1: Familiarizarse con su equipo

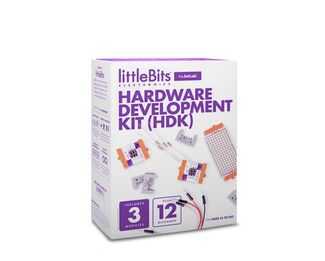

El HDK Littlebits incluye tres piezas principales. El bitsnaps, proto módulo y módulo de rendimiento son el corazón y el alma del kit. Littlebits tiene muchos recursos para la construcción con este kit, así que aquí está la información fundamental acerca de que va.

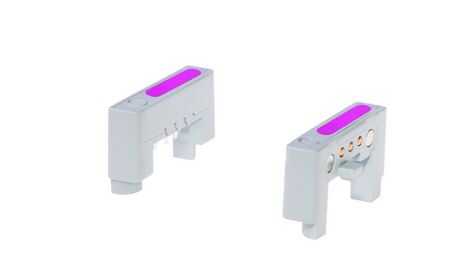

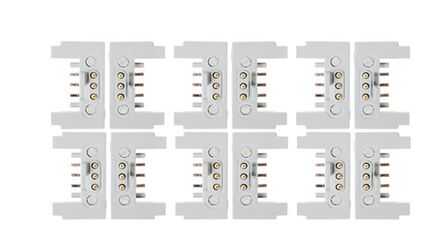

Bitsnaps: Bitsnaps vienen en grupos masculinos y femeninos que permiten realizar un módulo que encaje en la biblioteca de littlebits estándar.
Los mejores consejos:
1.) estos chicos son magnéticos, y no tratar de y soldadura la conduce sin algunos tipo de estabilización. El bitsnap se traba en el soldador y derretirá el plástico.
2.) Utilice las etiquetas engomadas (también incluidas en el kit) para mantener M/F bitsnaps organizado. La señal siempre es centro, sino tierra y VCC flip, corriendo el riesgo de cortocircuitos en su proyecto.
Proto módulo: El módulo de proto, cuando se combina con un multímetro, solucionará todos sus problemas. Este bit permite probar fácilmente la tensión de la corriente a través de su módulo y le permite crear y probar las conexiones temporales.
Los mejores consejos:
1.) ver el módulo de proto Littlebits How-to video. Vale la pena la inversión de tiempo y se ahorra usted problemas al final.

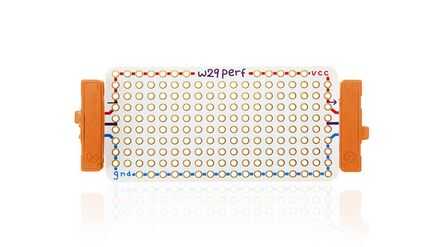

Perf Board: El perf es pequeño, bien, perf board con un sistema de macho y hembra bitsnaps Unido. Para construir un módulo de inclinación con tres salidas, como se muestra en la introducción, usted necesitará fijar un conjunto de más de bitsnaps. El tablero de perf viene con VCC y tierra enrutado por el tablero, hacer cableado un poco menos densa.
Los mejores consejos:
1.) uso el bitsnaps pre-atadas en el perfboard para asegurarse de que cualquier bitsnaps adicionales añadidos correctamente están conectados a VCC y tierra. Encontré que actuaban como una plantilla visual para el accesorio.
2.) para la organización, guardé los componentes en la parte superior el perfboard y cables de puente en la parte inferior. Esto facilita el módulo comprobar errores y también más fácil para el enchufe en y Arduino (como lo hice porque mi ISP estaba roto y simplemente no podía esperar por uno nuevo).
