Paso 2: Preparación para el módulo de inclinación
Materiales:
- Littlebits HDK
- AtTiny85 o Arduino para lógica
- Cables de puente
- Tilt-a-whirl breakout Junta
- De la soldadura
- Soldadura de hierro
Tilt-A-Whirl - extender cables
Para este proyecto, sparkfun Tilt-a-whirl breakout Junta hace un poco del trabajo por nosotros. Para preparar esta placa breakout, necesitará de la soldadura de 4 cables (VCC, tierra, S1, S2).

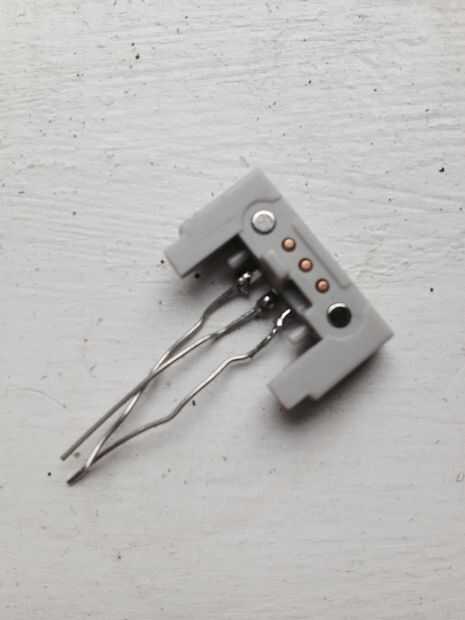

Bitsnaps - extender cables
Usted querrá extender cables para un conjunto de bitsnaps (m/f). Recuerde mantenerlos abajo * si no desea un glop gloopy de plástico derretido en sus manos.
Cables de puente - se organizan
Que utiliza cables largos para VCC, tierra y todas las señales de salida de la Junta como la lógica de mi módulo vive en el Arduino. Si está usando un AtTiny 85 de código, podrá utilizar exclusivamente los cables cortos para hacer las conexiones dentro de la Junta.
* Si no tienes una 3ª mano o una pinza, cinta de embalaje debería funcionar bien así.
