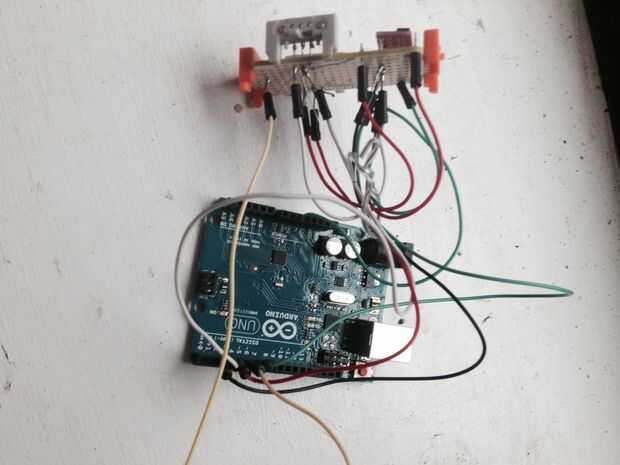

Paso 4: Montaje (cableado para arriba)
Alimentación y tierra
Línea de tierra:
- Agarra 2 alambres de puentes cortos y 1 largo puente de alambre.
- La soldadura de un lado de cada cable a la línea de tierra (en el tablero de perf)
- Wire1 (corto)-soldadura del otro lado en el suelo conducen en el bitsnap que no tiene suelo soldada en la línea de tierra.
- Wire2 (corto)-el otro lado al suelo llevar en el remolino de la inclinación de la soldadura
- Intracoronaria3 (largo) - que esta cuelgue suelto. Esto está conectado a tierra de la señal a la Arduino o AtTiny
Línea de alimentación:
- Agarra 2 cables de jumper corto.
- La soldadura de un lado de cada cable a la línea de alimentación (en el tablero de perf)
- Wire4 (corto)-el otro lado el poder llevar en el bitsnap que no tiene poder soldada en la línea de alimentación de soldadura.
- Wire5 (corto)-el otro lado el poder llevar en el remolino de la inclinación de la soldadura
Señales de
Coge 5 cables de puente largo.
Wire6 & Wire7 - la soldadura de un lado de cada uno para el cable de señal en uno de sus bitsnaps. Todos los conductores en su bitsnaps deben conectarse ahora al poder, tierra y señal.
Wire8 & Wire9 - la soldadura de un lado a cada cable de señal en su remolino de inclinación.
Wire5 - soldadura de un lado a la línea de señal corta la salida de los bitsnap. La línea de señal está marcada en púrpura.
Estos 5 cables deben colgar sueltos.
También debe tener una masa colgante de alambre suelto.
