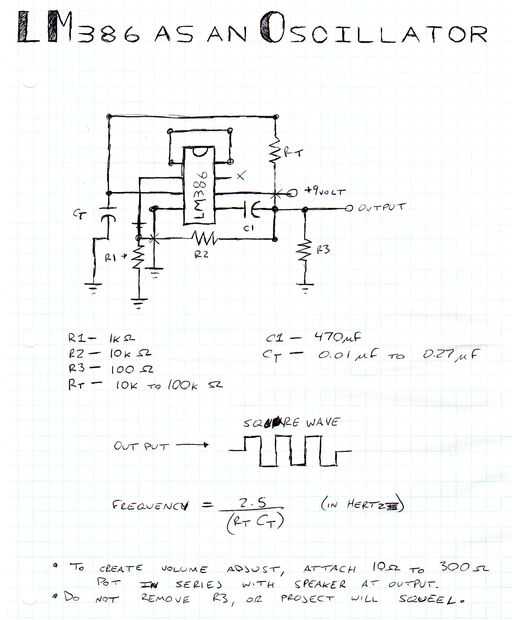

Usando el LM386 como un oscilador. (1 / 5 paso)

Paso 1: Lista de componentes

LM386 amplificando IC

Resistencias
1k Ohm
10k ohmios
100 Ohm
100k Ohm *

* Este resistor puede oscilar entre 10k ohmios y 100 k ohmios pero otros potes (200k o 1 M) suenan realmente bien.

Condensadores
470 μF polarizado (prefiero algo menor que 100 microfaradios y recomendamos usar un condensador de 50 μF).
0,01 μF no polarizado) *

* Este condensador puede variar entre 0,01 microfaradios y 0,27 microfaradios. Me di cuenta que usando un capacitor de 0,1 μF obtiene muy cerca de una onda cuadrada.

Misc.
Altavoz de 8 Ohm
Batería de 9 voltios
Conector de 9 voltios
Potenciómetro (para ajuste del volumen)
