Usando el PCF8575 i2c i/o Expander a leer entradas con Arduino (1 / 3 paso)

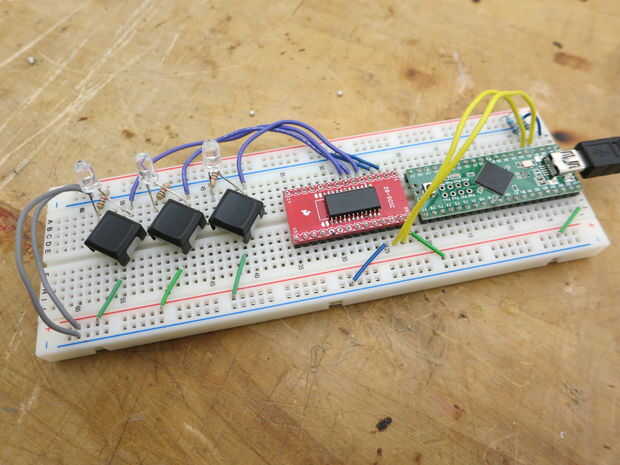

Paso 1: Construir el circuito

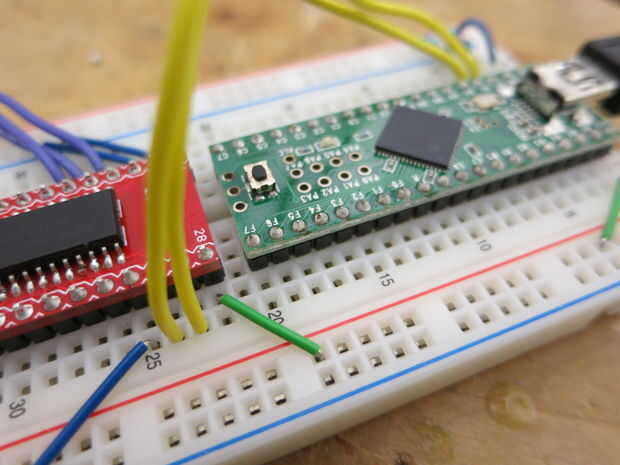

Las líneas SDA y SCL permiten la comunicación i2c.

¿Que pines son SDA y SCL?
Uno, Ethernet: A4 (SDA), A5 (SCL)
MEGA2560: 20 (SDA), 21 (SCL)
Leonardo: 2 (SDA), 3 (SCL)
Due: 20 (SDA), 21 (SCL), SDA1, SCL1

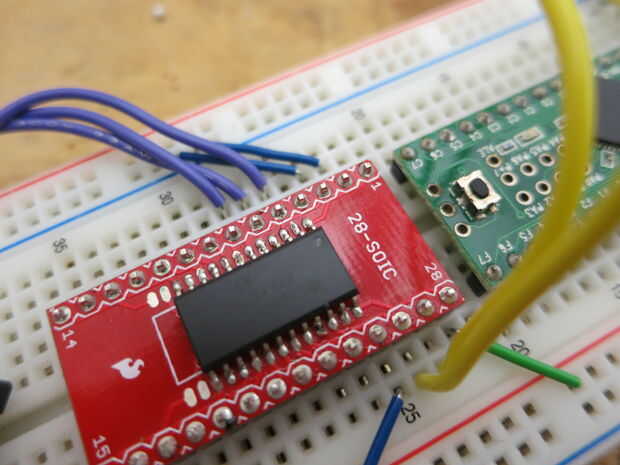

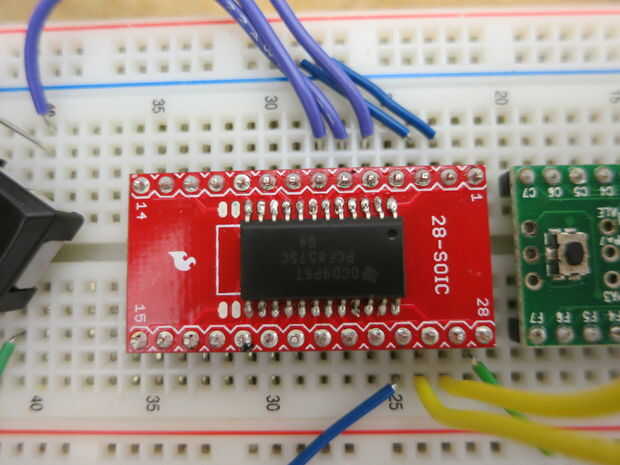

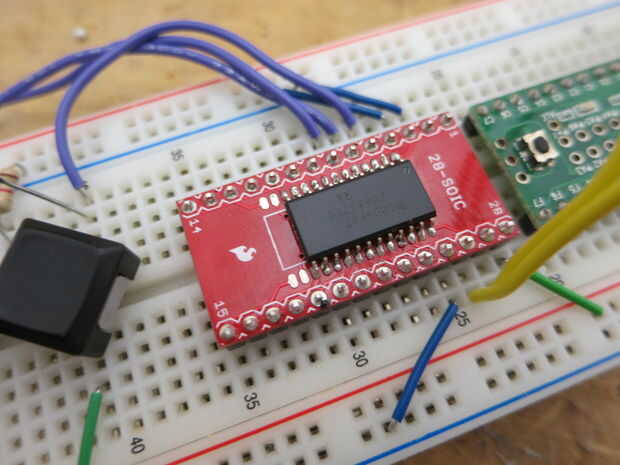

La PCF8575 no está disponible en una forma respetuosa del protoboard (sólo montaje en superficie). Los tableros de arranque de Sparkfun prácticos permiten conectar este chip en la placa de prototipos.

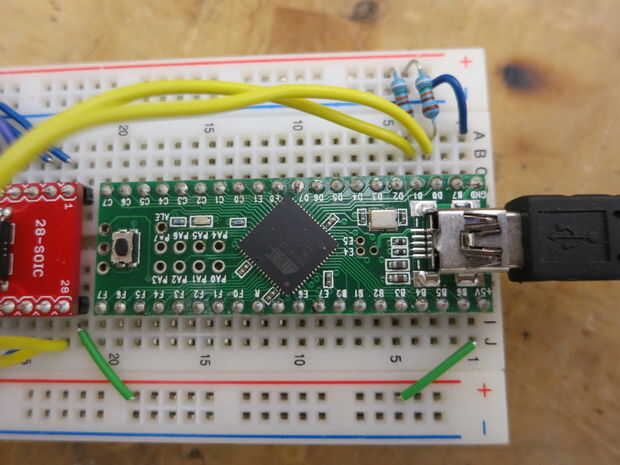

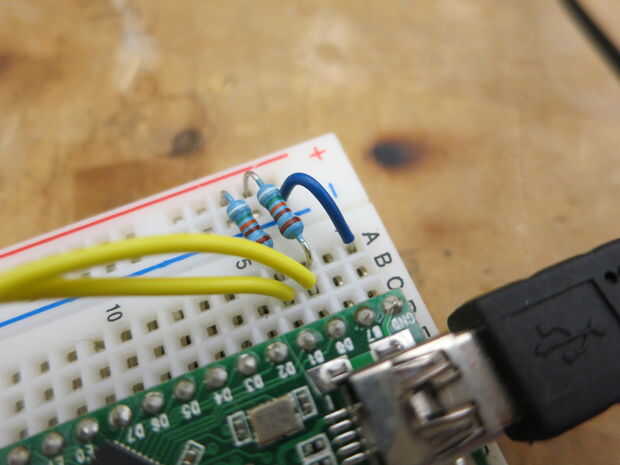

Es necesario conectar una resistencia de 10kOhm entre SDA/SCL y PWR (ver imagen).

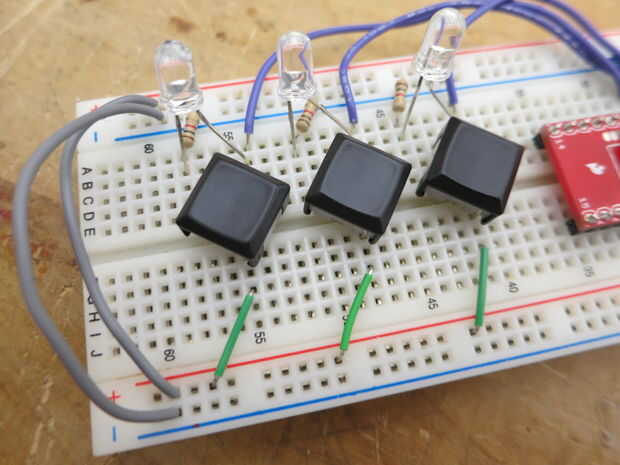

También tenga en cuenta que los pulsadores necesitan resistencias. Si quieres un expansor de entrada-salida de i2c en el cual no necesita resistencias en la salida de los interruptores el MCP23017.

Si usted está teniendo problemas de conectar los conmutadores probar este para referencia.

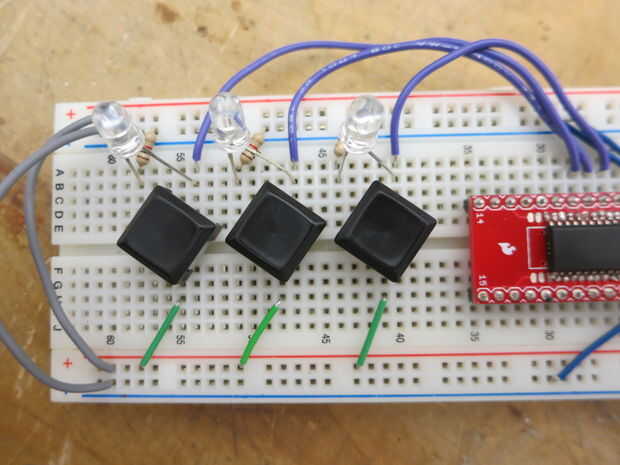

Incluí los LEDs sólo para proporcionar información. No añaden ninguna funcionalidad.
