Usando el TB6612FNG Dual Sparkfun Motor Driver 1A - guía del principiante (5 / 9 paso)

Paso 5: Conectar los motores

Siguiente es para conectar los motores a la placa.

Conecte la alimentación del Motor
Conecte el riel inferior de alimentación (6V) con el conector de VM de breakout board

Conecte las clavijas de salida
Conecte el A01 y A02 / pernos B01 y B02 de lo breakout board a la protoboard.  Estos pares (01 y 02) conducirá cada motor - el TB6612FNG cambiará la polaridad y control de la tensión de estos para determinar la dirección y la velocidad que el motor gira en.

En el siguiente paso a conectar los motores a la placa (con algún respaldo protección EMF)

Imágenes:

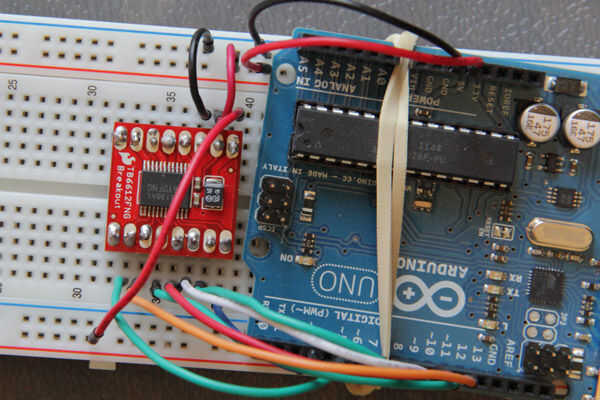

1. Conecte la alimentación del carril inferior

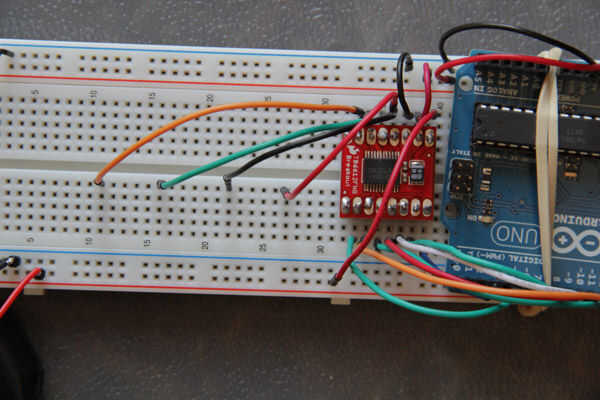

2. Conecte las salidas de la placa, lista para aceptar las conexiones del motor. Nota la batería de motor conectado en la parte inferior izquierda
