Usando el Telit GE863 (módulo GSM-GPRS) (2 / 4 paso)

Paso 2: comunicación

Se inclina a pensar que podría conectar un cable USB al puerto USB de la tarjeta de interfaz, pero que es realmente la línea GPS y no se puede utilizar para comunicarse con la placa del programa. En cambio, puede usar el RX/TX lines que se encuentran en los pines etiquetados/TXD C103 y C104/RXD (ver gura, pernos de la izquierda).

Para el tablero de arranque, puede conectarse los cables desde el conector MTA RXD, TXD, GND y VBAT respectivamente, hacia la derecha de arriba a la derecha. Los pines VBAT y GND están conectados internamente, por lo que sólo necesitará tener las líneas de potencia conectadas en uno de los pasadores. Elige sin embargo insertar sus cabeceras.

RX/TX por cable USB

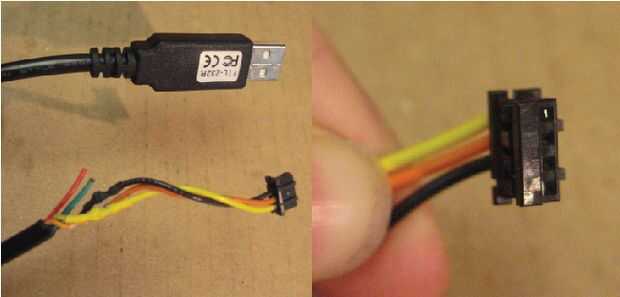

Para hacer el cable que quieres tener un TTL-232R convertidor serial USB cable que usted realmente sólo uso 3 de los alambres de. El conector serie en el tablero de arranque está conectado como sigue: (vacío, negro, naranja, amarillo)

Z-término y ajustes

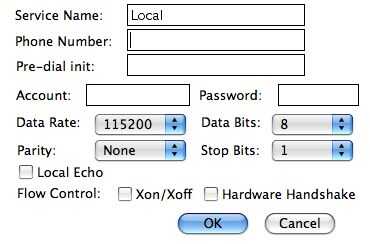

Necesita algún tipo de comunicación serial terminal para hablar con el telit. Utilizamos el término Z, está libremente disponible, también puede usar minicom. El telit utiliza una velocidad de 115200, 8 bits, sin paridad. Apretón de manos de hardware debe ser o para hablar con el telit a través de la placa breakout, si utiliza el kit de evaluación entonces handshake hardware debe estar en. Puede establecer estos en término de Z bajo conexión > ajustes.

Encender la Junta dará como resultado el estado led parpadea rápidamente (una vez cada 2s) al buscar redes y menos rápidamente (4s) si ha encontrado uno. Cuando conectas la placa y es, debería recibir el mensaje ATE1 V1 OK. Responderá al comando escrito en con OK.
