Usando flex sensores con un Arduino BBB en Max (1 / 4 paso)

Paso 1: Preparación de los sensores de flexión

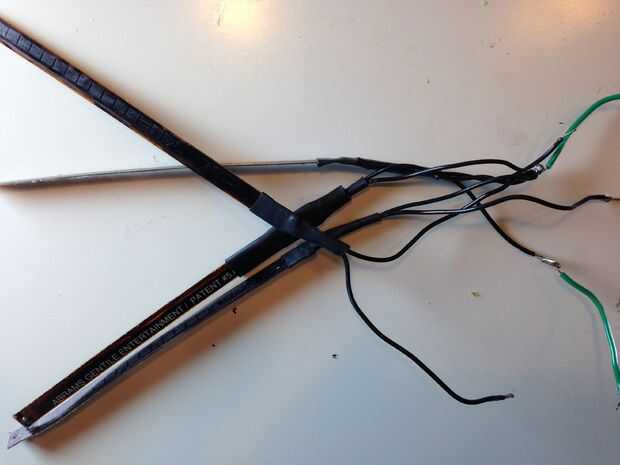

Así, para empezar, soldadura de cables trenzados a cada pin de los sensores. Entonces usé del encogimiento del calor proteger las patas y el sensor de base va de los pernos a la longitud del plástico. Asegúrese de que usted utilice un poquito de contracción muy fina en cada plomo primero - si estos tocan aunque sea un poco en tu circuito, hará una conexión eléctrica y no funciona.

Luego sobre la parte superior del perno dos cubiertas del encogimiento, usé un mayor tamaño termocontraíble para proteger todo y hacerla resistente. Dicen que usar una de esas pistolas de calor para encogimiento de calor, pero yo sólo uso la base de un soldador (no la punta!), que es lo suficientemente caliente como para hacer lo que encoge. Mantener deslizándolo sobre la contracción hasta que bien está confirmando a las partes por debajo.

Para esta demo, me uní a los laterales de cada sensor junto, ya que todos Irán a la fuente de alimentación. Este reduce la cantidad de alambres tiene corriendo por todo el lugar.
