Paso 2: Agregar un opamp a la ecuación
OpAmps son grandes.
http://www.ti.com/lit/DS/symlink/LM124-n.pdf
cn se obtiene en radioshack, en una pizca. Pero voy pagar through the nose...
Este opamp es un paquete doble. Que básicamente significa que tiene cuatro aumentadores de presión de entrada y salida, lo que significa en nuestro caso, abarcará cuatro sensores.

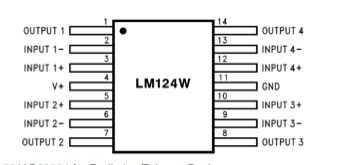

Podemos ver en la hoja de datos que puede tomar entre 3 fuente a 32 voltios, sea nuestros 5 voltios a. Así que añadir poer en pin 4 y tierra el pin11.
A continuación necesitamos conectar positivo y neg entradas y la salida. La salida va en el canal analógico en el chip de Arduino, mientras que el cable de alimentación en un sensor va en la entrada plus.

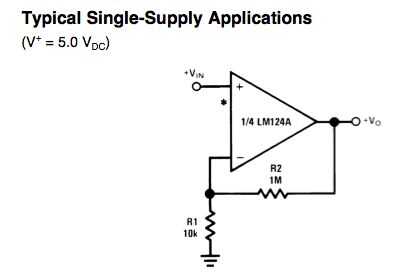

Una vez más, permite echar un vistazo a la hoja de datos; sugiere una resistencia de 1m alimentada desde el pin de salida en el neg de entrada. Esto se llama un acuerdo Shmit.
EN una nota lateral, utilizar una aplicación de iPhone lindo llamada Resistor para averiguar rápidamente qué resistor color necesito. Su mano para cuando estás en el camino... :-)
Así que una vez que haya configurado el opamp en el tablero, hacer algunas pruebas para asegurarse de que todo es bueno. Comparemos añadiendo el opamp, como apposed a no incluirlo, para ver cuánto de un rango, o una resolución, salimos de flexión del sensor flex.
En mi configuración, sin opamp puedo 1,94 voltios, cuando está doblada, 1,00 voltios.
Con el opamp añadido, obtengo 2,06 voltios al doblado, 0,95 voltios. Por lo tanto, sin el opamp, obtener un rango de volts 0,94 en comparación con 1,11 voltios con el opamp. Que puede parecer un poco, pero cuando se trata de resolución, cada gota cuenta...
Así es un sensor añadido. Ahora podemos añadir otros tres a los otros pares de entrada/salida en el opamp. Utilizar como referencia la imagen de arriba y la hoja de datos.
