Paso 3: Agregar los sensores para el BBB
A continuación tenemos que añadir los últimos componentes.
En primer lugar, permite programar la placa por lo que está conectado con el BBB. De esa manera podremos todas las habitaciones del protoboard demo todos los sensores. En primer lugar, añadir alimentación y tierra a la placa de la BBB. Puede ver las etiquetas en el BBB para asegurarse de que usted haga las conexiones adecuadas.

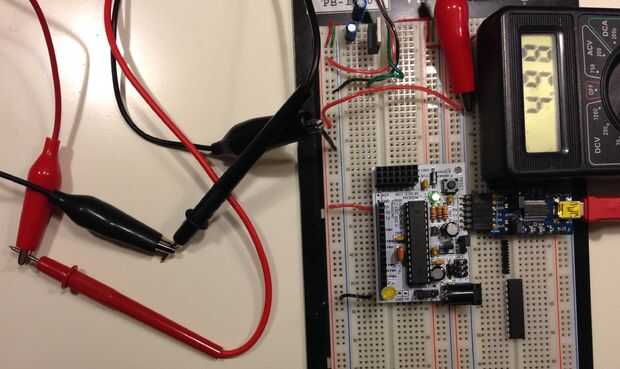

Asegúrese de que la tensión indicada en la placa de prueba antes de ir más lejos - deben dar unos 5 voltios alimentados desde el USB Bub.

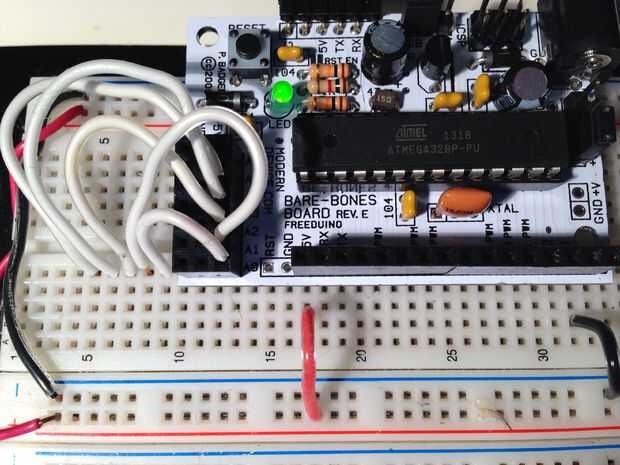

En los puntos de la cabecera de la BBB para canales analógicos, necesitamos ejecutar un cables a los sensores. Comience agregando un cable que va desde un pin analógico a un punto en el protoboard.

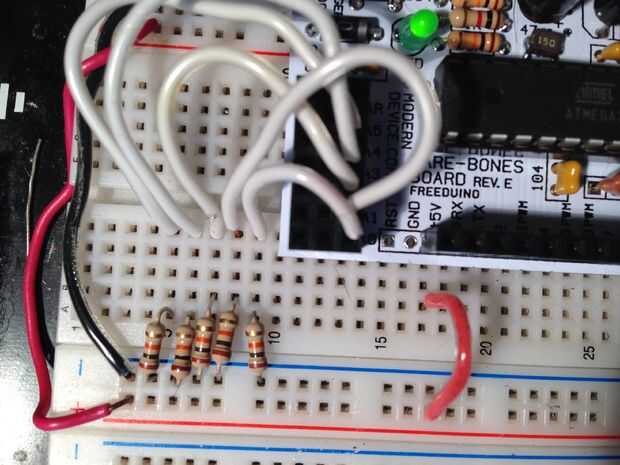

A continuación, agregue un resistor 22 de k para cada canal ahora conectado en el protoboard a la energía (+ 5 voltios). Deberás acabar con 6 cables de los 6 canales analógicos disponibles en el BBB (no tienes que usar los seis, por supuesto) va a 6 filas de protoboard, luego seis 22 resistencias de k va a tierra.
¿Recuerda que me dice que conectado a un lado de cada sensor? Bien ahora toma un alambre y pegar en + 5 voltios.
Para el otro lado de cada sensor, pegarlo en una de las filas del tablero que contiene una parte de la resistencia.
Una pequeña explicación; Cada sensor debe convertirse en un divisor de tensión, por lo que el Arduino puede leer la tensión cambiante entre el poder y la tierra. Así que, básicamente, tenemos los cables de los pines analógicos individuales en el Arduino a un concentrador, de clases, que contiene una parte de la resistencia. La divisoria es la otra pata de la resistencia a tierra y el otro pin del sensor va a + 5 voltios.
