Usando la Arduino Uno al programa ATTINY84-20PU (5 / 10 paso)

Paso 5: Conecte el Hardware

16) Desconecte la energía del USB de Arduino

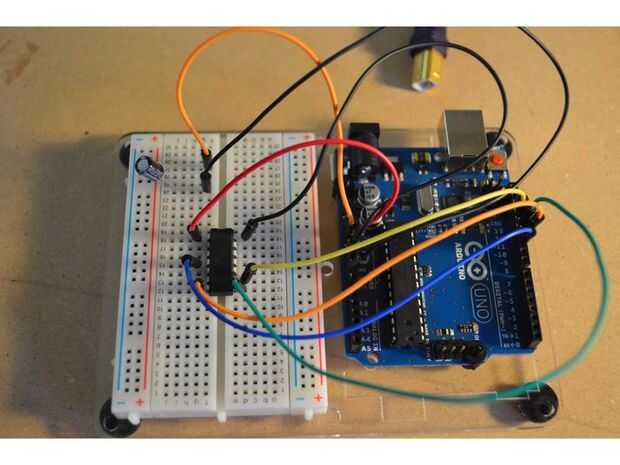

17) Conecte los pines de Arduino a las clavijas de ATtiny84.
Arduino 5V al Pin 1 de la ATtiny84
Arduino 10 a Pin ATtiny84 Pin 4
Arduino Pin 11 al Pin ATTiny84 7
Arduino 12 a Pin ATtiny84 Pin 8
Arduino 13 a Pin ATtiny84 Pin 9
Arduino GND al Pin 14 de ATtiny84
Arduino restablecer a cap de 10uF
condensador de 10uF a GND
