Usando LabVIEW LINX y chipKIT WF32 para controlar una tira de LED (3 / 4 paso)

Paso 3: Instalación de tira de LED

El siguiente paso es conectar el WF32 a la tira de LED. En WF32, se debe mover el jumper en J15 a la EXT que se alimenta de la fuente de alimentación externa 12VDC. Esto permitirá que el WF32 suministrar 5V a la tira de LED.

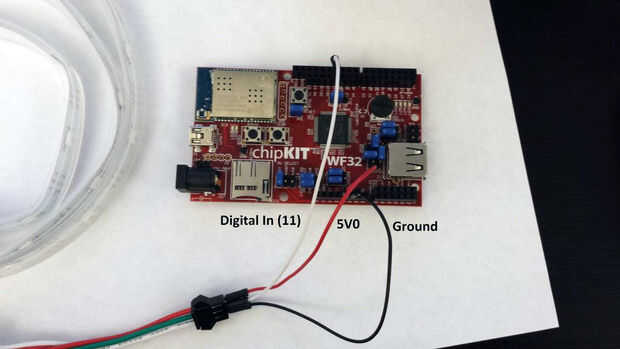

Conecte la fuente de alimentación externa a J17 en el WF32 Conecte el cable rojo en el WS2812 a 5V0 situado en la parte inferior de la WF32 y conecte el cable blanco en el WS2812 a tierra situado en el canal 5V0. Conecte el cable verde en el WS2812 a canal 11 situado en la parte superior de la WF32. Este es el canal digital que controla la franja de LED.
