Paso 3: Circuito Digram

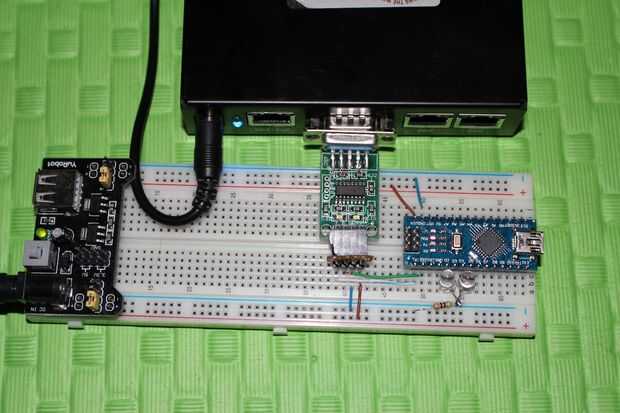

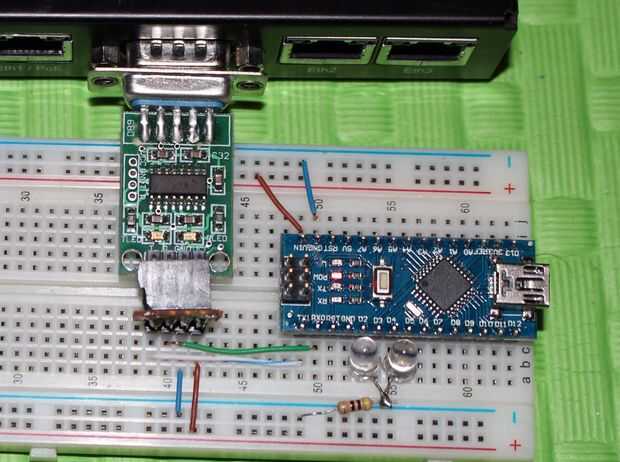

Conecte los cables como se muestra en la imagen adjunta.
Arduino Vin---> + 5 voltios
GND de Arduino---> GND
TX del Arduino---> TX de TTL-RS232 (TX debe conectar RX pero en mi caso parece que ha escrito mal etiqueta).
RX del Arduino---> RX de TTL-RS232 (RX debe conectar a TX pero en mi caso parece que ha escrito mal etiqueta).
Arduino Pin 2---> pin positivo LED1.
Arduino Pin 5---> pin positivo LED2.
LED1 y LED2 pines negativos conectados juntos para patillas de 220 ohmios y el otro de este resistente conexión a GND.
---> Convertidor RS232-TTL VCC + 5 voltios.
Convertidor RS232-TTL GND---> toma de tierra.
