Paso 1: diseño

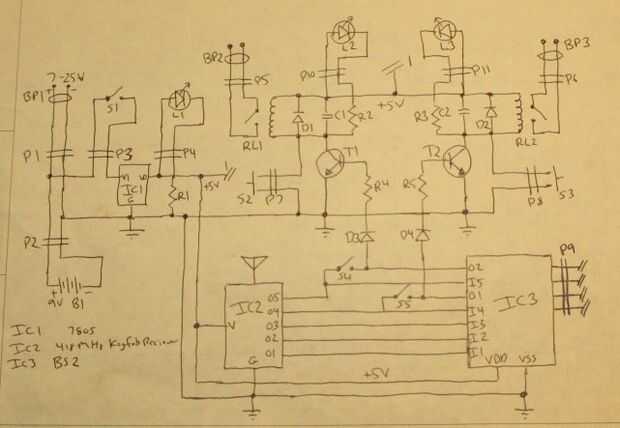

En el esquema, el receptor está marcado IC2, el Basic Stamp está marcado IC3. IC1 es un regulador de voltaje LM7805. BP1-3 son postes. P1-11 son zócalos y los enchufes, donde componentes off-board se conectan a los componentes de a bordo. S4 y S5 iban a ser los interruptores, pero terminaron siendo puentes. La idea es que si roban el BS2 para algún otro proyecto, puedo cerrar estos dos puentes y dos de los botones del receptor RF conectar directamente a los relés.
Los relés son relés de estado sólidos S101N11.
He construido en Perfboard, corte para caber un cuadro de proyecto de Radio Shack. No tengo conectores o cabeceras a mano usé algunos casquillos de perno de máquina. Están en grupos de cinco. P2, que es donde se conecta la pila de 9V interna, si estoy alimentando de una pila de 9V interna. P1 + P3 + P4 se conecta a la energía externa vinculante puestos, el interruptor de encendido y apagado y el LED de encendido. P10 + P7 + P5 y P6 + P8 + P11 conectan a los terminales de conexión conmutada, indicadores LED y la prueba de contacto momentánea interruptores. P9 es la interfaz de programación serial de Basic Stamp.
