Paso 1: Planificación
Agarre y liberación

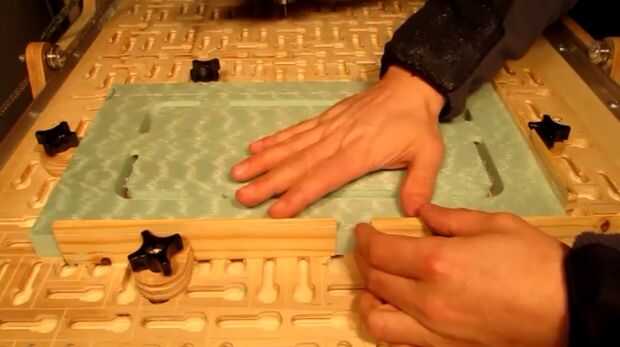

El primer paso para generar trayectorias de herramienta es entender cómo la acción de agarre y libre de la parte. El Monte RPI incluye la población de los bancos con el fin de cortar de la parte superior e inferior. La población es presa usando las cuñas laterales y la parte se mantiene asegurada en la bolsa con las fichas que son manualmente cortar al terminar de trabajar a máquina. Ficha geometría se da en forma de un archivo STL adicional conocido como andamiaje. Como el archivo STL define las regiones que conforman la parte y por lo tanto no deben ser retiradas por la herramienta de corte, el objeto de andamios define regiones adicionales que no se deben retirar.
Precisión, rendimiento y selección de la herramienta
Requisitos de precisión compensaciones con rendimiento debe ser entendidas y decididas. Herramienta ruta-momento de la creación y el tiempo de ejecución suelen aumentan con precisión para que la precisión mínima aceptable es de uso frecuente. Esta decisión se aplica directamente por algoritmos de stl2gcode y también indirectamente en función de la selección de la herramienta. Herramientas de diámetro más pequeño pueden alcanzar más fino de toda geometría pero requieren más pasos a cerdo hacia fuera de las regiones abiertas. Stl2gcode no elimina valores que conforman la parte; Cuando un diámetro de la herramienta es demasiado grande para permitir que la herramienta de corte llegar a una función, esa función no se realizará. Esto es más comúnmente observado en las esquinas interiores, que resultan en filetes. De esta manera, stl2gcode hace lo mejor que puede con la herramienta seleccionada. El Monte RPI se creó utilizando un error máximo de unas pocas milésimas de pulgada. Además, un molino de extremo de 3/8" fue seleccionado para cortar la parte inferior de la montura y un molino de extremo de 1/16" fue seleccionado para cortar la parte superior de Monte, que tiene características más finas.
