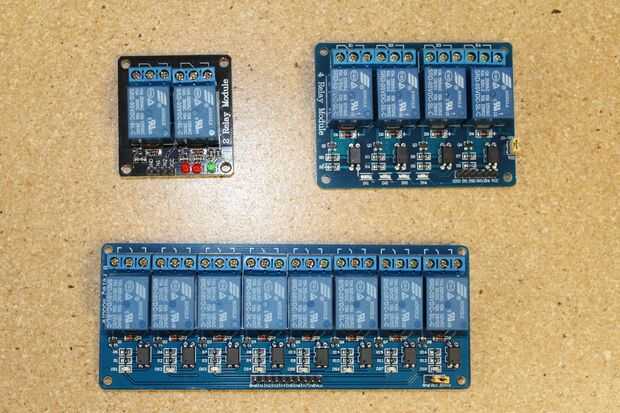

En este Instructable, a aprender cómo utilizar las tablas de relé para controlar actuadores lineales. Todos los relés actúan igual, la única diferencia es cuántos están en el tablero.
Cuatro relais pueden combinarse con la MegaMoto de mandos para permitir que el tablero controlar 2 actuadores. La MegaMoto da señales de velocidad a los actuadores, los relés de elegir la dirección.
Dos relés también pueden utilizarse para crear un puente H para manejar un motor, hasta 30V, en 10A.
Estos relés utilizan la corriente de entrada para activar un electroimán. El electroimán tira el interruptor de una posición a la siguiente, que permite las corrientes de energía mayor al otro lado del relé a. De esta manera, un pequeño circuito con alimentación (lado de control Arduino) puede controlar un circuito de gran potencia (control del actuador).
Para este proyecto necesitarás:
-1 x Arduino Uno
-1 x placa de relé
-M/F cables de puente
