Paso 1: Lo básico del tablero de cableado
En el lado del control, los relés tienen un pin de tierra, seguido por todos los bolos de INx (1-8) y un pin de Vcc. Los relés de toman un poco de energía para mantener activos, alrededor de 70 mA cada uno, así que es mejor usar una fuente de 5v dedicada para esto. El Arduino tendrá que luchar para proporcionar energía suficiente si todos los relés están activos a la vez.
La cantidad de energía que puede entregar el Arduino es dependiente en cómo está alimentada el Ardunio. Una suposición segura es que puede proporcionar unos cientos miliamperios, que significa su poder poder 2 relés fácilmente, 4 relés quizás, pero 8 relés definitivamente necesita suministro externo.
Lado de control:
1) conectar los 5V alimentación Vcc y GND de los pernos en la placa de relé.
2) conectar la clavija de INx en el pin de Arduino que desea utilizar para activar el relé
-La placa de 8 relé tiene diodos al lado de los relés (D1, D2, D3...) que te dicen en que pin IN corresponde a qué relé. La placa de 2 relé, el 1 es el relé de la parte superior, el IN2 es el relé de la parte inferior (superior e inferior basado en los pines Vcc, GND y INx está a la izquierda). La placa de 4 relé está claramente etiquetada.
3) los relés se activan cuando el correspondiente pin de INx está conectado a GND

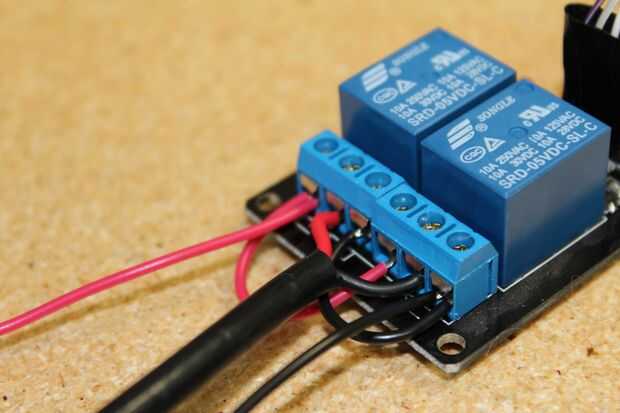

Lado del relé:
1) el borne de tornillo de centro es la conexión común (COM). La conexión superior es la conexión normalmente cerrado (NC), y la parte inferior no es la conexión de normalmente abierto ().
2) si no tienes conexiones a los pines de INx, se conectará el relé entre NC y COM. Si tienes 5V aplicado a la patilla de INx, se conectará el relé entre NC y COM. Sólo si se conecta el pin de INx a GND, será el interruptor de relé para conectar NO y COM.
Este paso apenas cubiertas cableado básico, vamos a ir a proyectos más específicos en otros pasos.
