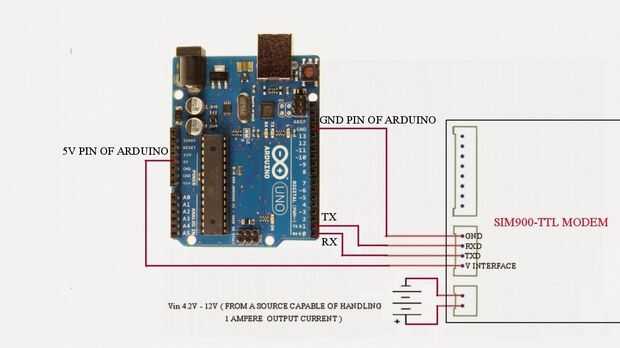

Paso 2: Conexión del módulo celular GSM SIM900 para arduino
PRECAUCIONES:
1. energía: El escudo de Linksprite que utilizamos necesita 5V a 2A en la toma de corriente a bordo.
2. antena. Si el módulo no tiene una antena – conseguir uno.
3. SIM: Desactivar el bloqueo PIN en la tarjeta SIM. La forma más sencilla de hacerlo es poner la SIM en un teléfono y utilizar la función de menú.
SERIAL:
Vamos a utilizar la biblioteca de serie de software de Arduino y el escudo Linksprite tiene por la serie de la SIM900 a un conjunto de puentes y utiliza por defecto la velocidad de 19200. los jumpers son se establezca en el lado de "SWserial".
Y así cada vez que se crea una instancia de SoftwareSerial, usamos 7,8 como se muestra a continuación:
SoftwareSerial SIM900(7, 8); RX, TX
CONEXIÓN DE PRUEBA:

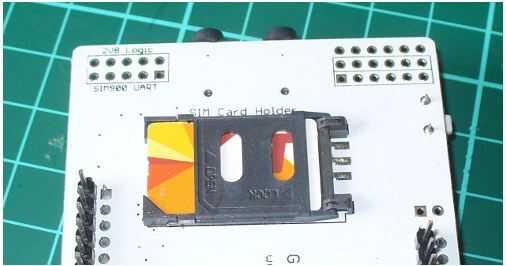

1. Inserte la tarjeta SIM y la tarjeta SIM a la compañía en la parte inferior de la pantalla como se muestra en la figura de la cerradura.
2. luego conecte el escudo en la ONU, conecte alimentación 5V DC enchufe en el escudo GSM y USB de la ONU a la PC.
3. Presione el botón de "PWRKEY" en el lado de la pantalla por un segundo.
4. el LED de "STATUS" brillante será en, y luego el "NETLIGHT" LED parpadeará una vez cada 800 milisegundos - hasta que el módulo GSM ha encontrado en la red, momento en el que empezará a parpadear una vez cada tres segundos.
