Paso 1: Hardware
* ATiny 2313
* Oscilador de 18.432 MHz (esta frecuencia se requiere para una señal perfecta 115.200 baudios para la exhibición de OLED, pero la pantalla tiene detección de baudios automática, por lo que puede utilizar otros osciladores, así, o solo el oscilador interno)
* regulador de voltaje 7805
* Condensador electrolítico 10 μF
* 1 condensador de cerámica de μF
* 2 x condensador cerámico de 100 nF
* 3 x 10 resistores de k
* µOLED-128-G1 (de http://www.4dsystems.com.au, pero usted puede utilizar una pantalla LCD, también, o algo diferente, por ejemplo, utiliza el codificador para controlar el tono de un sonido)
* codificador rotatorio cuadratura (he usado Alpes, tipo EC12E2420404, pero puede utilizar otros codificadores)
* ATiny programador (yo he usado el dragón del AVR: http://www.atmel.com/dyn/products/tools_card.asp?tool_id=3891)
* un protoboard como se puede ver en el video, o veroboard y algunos cables, si quieres lo de la soldadura
* algunas herramientas, como la soldadura de hierro, si utilizas una veroboard, cortador lateral etc..
* alimentación (nada de 7 V a 12 V trabajos, incluso una batería de 9 V)
* un PC con Windows WinAVR y el AVR Studio

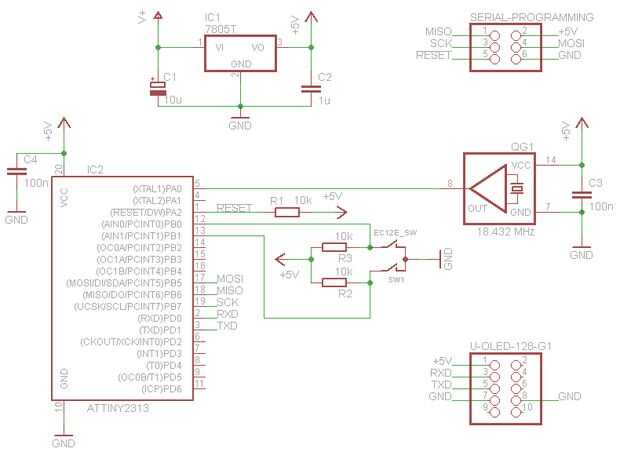

El esquema es muy fácil de construir esto en un protoboard:
