Usando un cortador/grabador del laser para hacer una guitarra de acero hawaiana (1 / 16 paso)

Paso 1: Consideraciones iniciales

Hay muchas opciones en la elección de características, materiales y acabado de la guitarra que se describe en este Instructable. Algunas de las fotos muestran una versión puramente acústica y algunas presentan una versión eléctrica/acústica combinada. El objetivo principal del instructable es mostrar que un cortador/grabador del laser puede utilizarse para fabricar todas las piezas necesarias. Algunas de las opciones para los modelos que aparecen en las fotos fueron dictadas por la capacidad de nuestro láser y las alternativas disponibles para nosotros para hacer las piezas no podrían ser fabricadas con el láser. Un láser más grande puede cortar todas las partes de la guitarra.

Maderas de alta calidad del tono pueden ser muy costosas, sobre todo en pequeñas cantidades. Hemos sido capaces de encontrar tablas de arce, caoba y koa, por ejemplo en arquitectura proveedores madera, demolición sitios y lugares que venden madera reciclada. También hemos obtenido algunos muy buena madera como recortes de fábricas de muebles. Muebles antiguos a menudo está hecha de maderas nobles como cerezo que funcionan muy bien. Vaya en línea para aprender acerca de que maderas trabajan mejor para instrumentos musicales y encontrar lo que es autóctono de la zona en que vives. Utilizamos una sierra de banda y una lijadora de tambor para preparar láminas delgadas de madera que se puede utilizar el láser para proyectos estudiantiles.

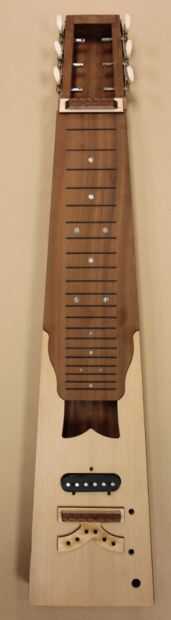

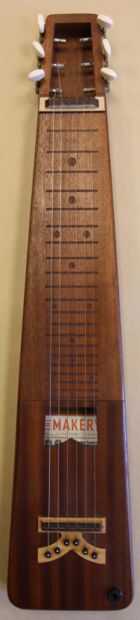

Desde el panel frontal de la guitarra es demasiado largo para caber en nuestro láser, fabricamos como dos partes separadas, que se llama el tablero del traste y la tarjeta de sonido. Las fotos muestran dos variantes de diseño básico. Uno utiliza caoba para ambas partes y la otra utiliza caoba para el fretboard y sitka spruce para la tapa armónica. Es necesaria una tira de refuerzo debajo de la Unión en cada caso. Con un laser más grande, hacemos el panel superior de una sola hoja del tono de madera de calidad.

El diseño hemos demostrado que aquí es un trabajo en progreso. En lugar de proporcionar un conjunto de dibujos que fácilmente podría convertirse en obsoleto, te invitamos a llamar o email para obtener los últimos dibujos en una versión que coincide con las opciones que desea incluir. Hacemos nuestros diseños detallados con Autodesk Inventor y transferir éstos a CorelDraw para controlar el láser.

Componentes como las cabezas y las camionetas tuning son fácilmente disponibles en línea. Hemos encontrado que pastillas de puente de bajo costo de reemplazo para la Stratocaster funcionan bien para la guitarra de acero.

Para información adicional y copias de los dibujos más recientes, póngase en contacto con William Weichert (billw60 com)
