Paso 3: Construir el circuito

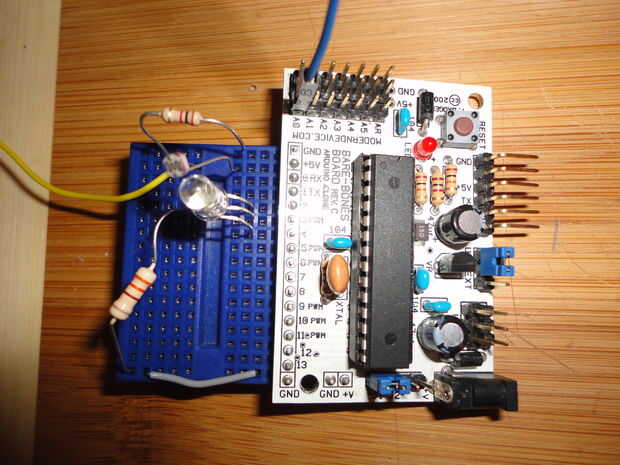

El circuito es muy simple. Primero veremos el LED RGB la mitad del sensor. Es simplemente un cátodo común que RGB LED conectado a pins 2, 3 y 4 de Arduino con una resistencia de 220 ohm a tierra. Esto nos permitirá a cada uno de los LEDs dentro del paquete de encender y apagar individualmente cuando es necesario.

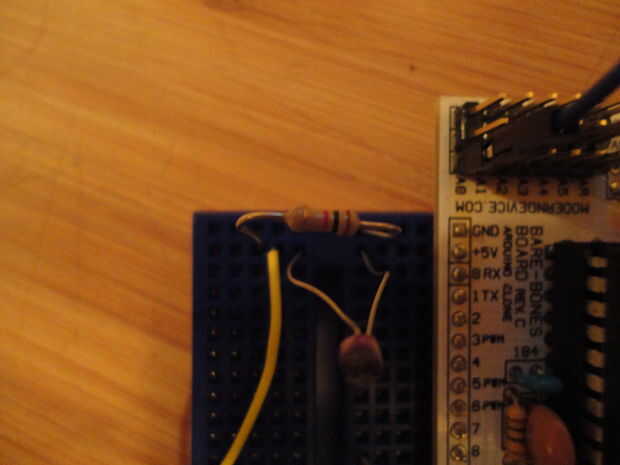

En el otro lado del circuito tenemos una fotocélula Cds alimentación 5 voltios desde el arduino. combinado con la resistencia a salir a tierra esto efectivamente crea un divisor de tensión que nos permite leer un valor cambiante de la analógico en el pin analógico 0.

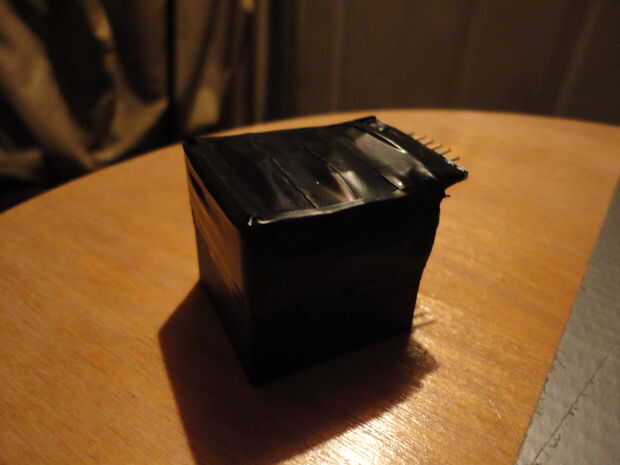

Este sensor funciona muy bien en un protoboard, pero funciona incluso mejor si lo pones en un recinto permanente para minimilize interferencia de la luz ambiente. La foto de la caja de luz estrecha (ish) fue utilizada en otro de mis proyectos y se incluye aquí sólo para ilustrar lo que quise decir. (No dude en comprobarlo aunque, aquí.)
