Paso 2: Conectar el hardware

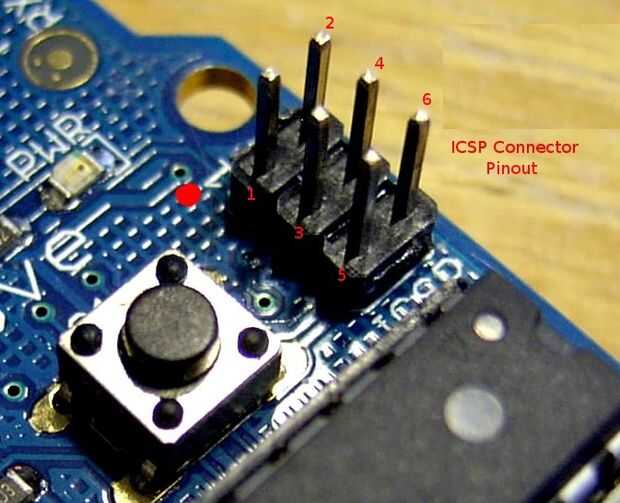

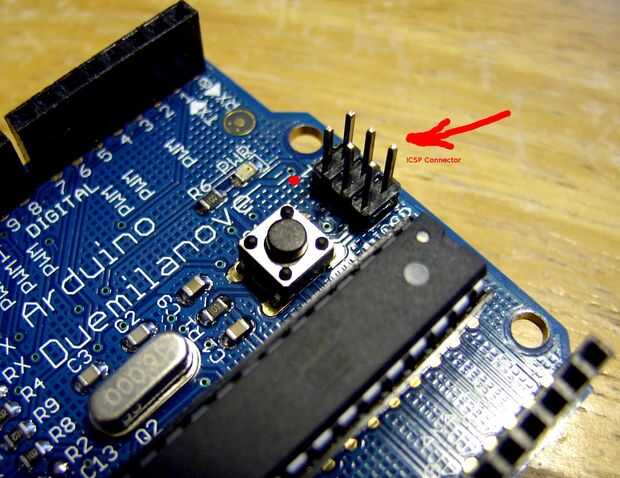

Utilizaremos la cabecera ICSP (In Circuit Serial Programming) en una placa Arduino estándar para programar el chip ATM328. A veces se denomina la cabecera del ISP (en el sistema de programación), permite programar chips "sobre la marcha" sin necesidad de retirar del circuito.

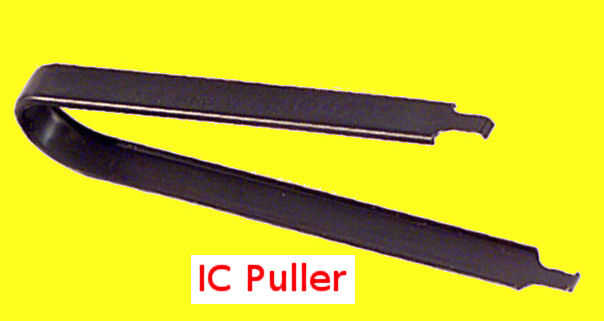

En primer lugar, Nosotros reemplazaremos el ATM328 en nuestra placa Arduino con el objetivo de ATM328 que se vuelva a programar con el programador ISP. Con cuidado Extraiga el 328 original con un extractor de IC o la palanca hacia arriba y retire con un destornillador miniatura. A continuación, inserte el objetivo 328 el vacío zócalo de 28 pines en la placa. Asegúrese de alinear el pin 1 del chip con el pin 1 del conector IC.

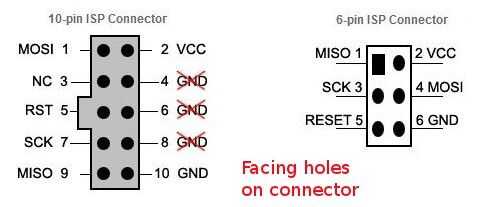

Ahora, se enganchará el programador ISP al jefe del ISP de la placa Arduino. Utilizar un adaptador de 10 a 6 pin o un adaptador provisional de puentes de hombre a mujer. Se conecte Vcc a Vcc, tierra a tierra, MOSI a MOSI, MISO y MISO, RST (reset) a RST, SCK a SCK. Ver la fotos y el diagrama.
Por último, enganchamos el cable de USB A A del programador ISP al puerto USB del ordenador. Los PWR y Ejecutar en el programador se enciende. Nota que la placa Arduino no engancharme a la computadora o a una fuente de alimentación. El programador ISP tira energía desde el puerto USB del ordenador y suministra a la placa Arduino.
Una vez más:

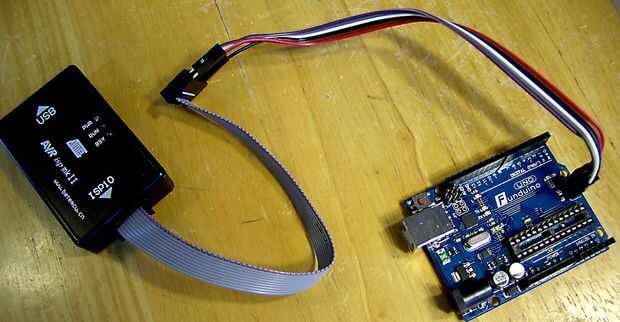

- El programador ISP se conecta a la computadora puerto USB con el cable USB A A.

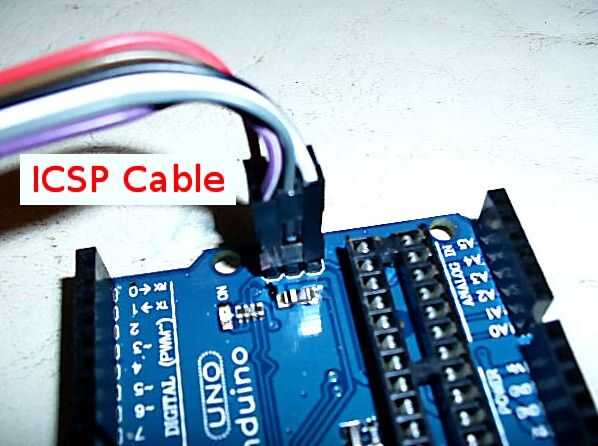

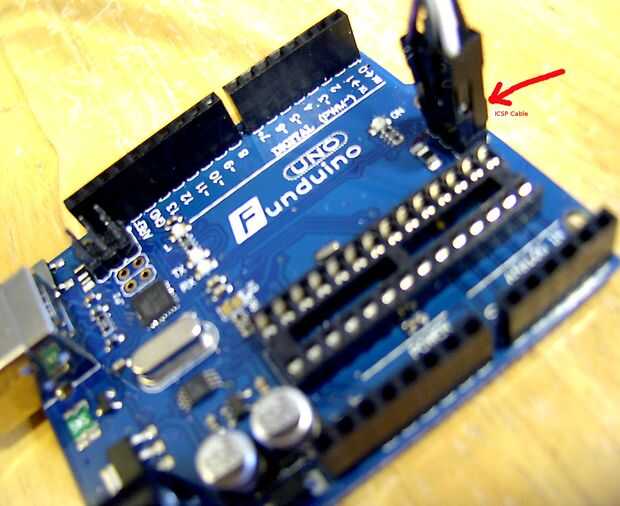

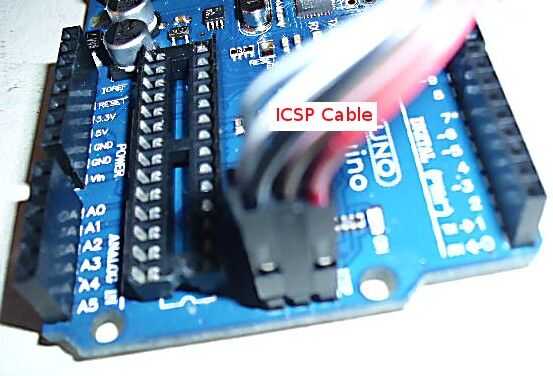

- El programador ISP se conecta a la cabecera ICSP en la placa Arduino con el cable de 10 pines y un adaptador de 10-a 6-pin de algún tipo.
- El chip de ATM328 objetivo se inserta en el zócalo del IC de 28 pines en la placa Arduino.
- La placa Arduino se hace no Conecte a la computadora (con un cable USB), ni se conecta a una fuente de alimentación.
