Paso 2: Cableado configuración 2 - OFF/OFF o ON/ON

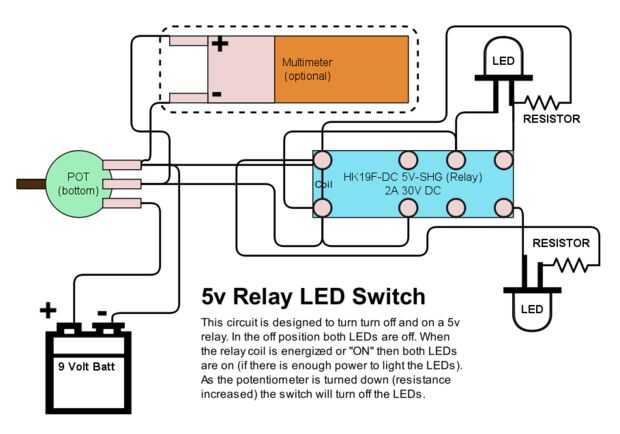

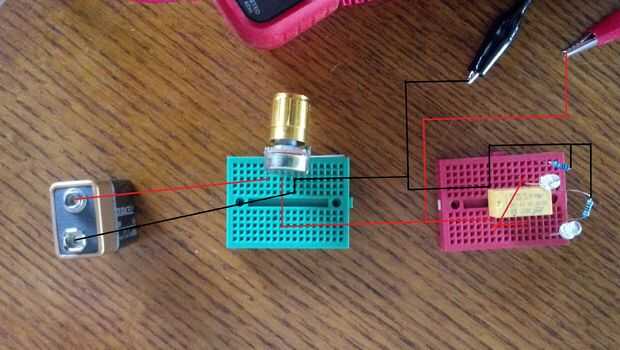

La segunda configuración de cableado utiliza sólo una batería de 9 voltios. La batería está conectada el potenciómetro. La salida del potenciómetro se conecta al interruptor de relé. Hasta ahora, lo mismo que el primer cableado. Sin embargo, en lugar de utilizar una batería de 9 voltios separado para alimentar los LEDs, se utilizará sólo una batería. La batería conectada a la olla se utiliza para alimentar el relé y el LED después de que el interruptor de relé ha volteado. Por lo tanto, la energía va por el potenciómetro que permita cierta atenuación de los LEDs. Después se gira el interruptor de relé, ambos LED se encenderá y haz más brillante si continúa el potenciómetro y reducir la resistencia. Girar el potenciómetro en sentido contrario (aumento de resistencia), el LED se apagará por falta de energía y entonces el relé moverá de un tirón, abriendo el circuito, apagando el sistema.
